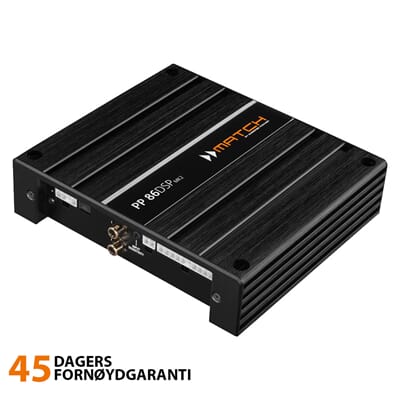

Match Plug and Play forsterker med DSP
Match PP 86DSP mk2 fortsetter suksesshistorien fra sin forgjenger, samtidig som den har fått implementert flere oppgraderinger. Med sine 8 forsterkerkanaler og 9 separate DSP-kanaler med 64 bits kraft, er denne kraftfulle forsterkeren helt overlegen for utvidelse av bilens originale lydsystem.
2 Ohm stabil - i alle kanaler
En ting som skiller PP 86DSP mk2 fra veldig mange andre DSP-forsterkere er at den er 2 Ohm stabil i samtlige kanaler. Dette gjør den ennå mer fleksibel, og kompatibel med et større utvalg lydsystemer og høyttalere.
Leveres ferdig konfigurert med lyd-oppsett tilpasset din bil!
Som en av få i Norge leverer vi Plug & Play forsterkerne fra Match ferdig konfigurert med lydoppsett tilpasset din bil. På den måten sparer du som kunde både tid og energi på å finne, laste ned og legge inn det du selv tror er riktig lydoppsett på din forsterker. I tillegg til alle oppsettene tilgjengelig gjennom Audiotec Fischer sine nettsider har vi videreutviklet, forbedret og i noen tilfeller også laget helt nye oppsett tilpasset eksempelvis ekstern basskasse som supplement til ditt Match-oppsett. Denne ekstra servicen vi har valgt å yte er helt kostnadsfri for deg som kunde, bare for å gjøre din montering enklere og sluttresultatet bedre.
Legg gjerne ved følgende informasjon i kommentarfeltet når du bestiller hos oss:
- Registreringsnummer på bil
- Eventuell annen informasjon om produkter du skal benytte Match-forsterkeren sammen med
| | |
| På dette produktet gir Bass Brothers AS deg hele 45 dagers 100% Fornøydgaranti. Kjøp, koble opp, test, bruk. Ikke fornøyd? Pengene tilbake. Les mer om vår 45 dagers garanti her | |
| | |
| Noen ganger er det behov for en lydfil tilpasset brukerens smak, avspillingsmetode, telefontype eller musikkstil. Kontakt oss for hjelp til lydjusteringer - 100% GRATIS! Vi ettersender ny lydfil tilpasset dine ønsker, med forklaring på hvordan du overfører denne til din egen DSP-forsterker. | |
Match Plug&Play konseptet sikrer sømløs integrasjon med fabrikkmonterte lydsystemer, og PP 86DSP mk2 er ikke noe unntak. Med 2 Ohms stabilitet på alle 8 forsterkerkanaler driver den enkelt nesten alle typer OEM-høyttalere, og valgfrie kabelsett forenkler integrering i eksisterende flerkanals systemer.
I tillegg har Match PP 86DSP mk2 utvidede tilkoblingsmuligheter, med intelligent 6-kanals høynivåinngang med ADEP.3 krets, samt MEC-spor for systemutvidelser som eksempelvis Bluetooth HD lydavspilling eller høyoppløst USB.
Match PP 86DSP mk2har også 1-kanals mono linjeutgang, for tilkobling av eksterne bassforsterkere som f.eks Match UP 1FX. I tillegg finner man en optisk SPDIF-inngang med samplingsfrekvens mellom 12 og 96 kHz, og SCP-port for valgfritt tilbehør som eksempelvis Director og Conductor.
Egenskaper
- Høyytelses 8-kanals forsterker med 1-kanals linjeutgang og integrert 9-kanals DSP
- Perfekt for oppgradering av multikanals fabrikksystemer
- 2- og 4 Ohms stabilitet på alle forsterkerkanaler
- Valgfrie ledningsnett tilgjengelig for enkel integrasjon i bilen
- Ekstremt kraftig 64 bits "fixed point" DSP
- Advanced 32 bits CoProcessor (ACO) for utvidet funksjonalitet
- Input Signal Analyzer (ISA) og InputEQ
- Proprietær TuneEQ funksjon for automatisk justering av EQ
- SFX (DSP Sound Effects), Augmented Bass Processing, RealCenter
- Smart 6-kanals høynivåinngang med ADEP.3 krets og justerbar inngangsfølsomhet
- VCP (Virtual Channel Processing) gir enda mer fleksible konfigurasjoner for kompliserte systemer
- Match Extension Card (MEC) utvidelsesspor - gir muligheter for Bluetooth HD Audio Streaming, høyoppløst streaming via USB etc
- Optisk inngang i SPDIF format med sampling rate fra 12 til 96 kHz
- Mono RCA linjeutgang for tilkobling av ekstern monoforsterker/bassforsterker
- Smart Control Port (SCP) for smart tilkobling av tilbehør (f.eks. Director, Conductor etc)
- Auto remote bryter
- Start/Stop støtte - ned til 6V strømtilførsel i 5 sekunder
- Kompakt design med lav varmeutvikling
Virtual Channel Processing
Mange DSP-kanaler må administreres og konfigureres riktig, så det var ingen tvil om at PP 86DSP mk2 også ble utstyrt med Audiotec Fischers innovative virtuelle kanalbehandling.
Tilpasningen til moderne OEM-lydsystemer via et økende antall innganger har en betydelig innvirkning på kompleksiteten til signalrutingen inne i forsterkeren. Spesielt når flere inngangssignaler blandes sammen og deretter splittes opp igjen i flerveissystemer, når konvensjonelle rutingkonsepter raskt sine grenser, både når det gjelder implementering og brukervennlighet. Audiotec Fischers nye flertrinns "Virtual Channel Processing", i forbindelse med den anerkjente og brukervennlige DSP PC-Tool-programvaren, gjør det enkelt å realisere selv svært komplekse systemkonfigurasjoner. Dessuten lar den fritt tildele våre proprietære FX-lydfunksjoner som "RealCenter" eller "Augmented Bass Processing".
ACO - Advanced 32 bit CoProcessor
PP 86DSP mk2 har den ekstremt kraftige proprietære 32-bits ACO-plattformen. Den tar seg av alle kontrolloppgaver og er raskere enn tradisjonelle systemer, spesielt i datakommunikasjon med vår DSP PC-Tool-programvare. ACO-plattformen introduserer til og med lynrask veksling mellom opptil 10 lydoppsett. Men ACO tilbyr mye mer; fantastiske lydeffekter som Augmented Bass Processing eller RealCenter er enkle måter å maksimere lydopplevelsen på. I tillegg tillater den kanalseparerte Input EQ - og inkludert Input Signal Analyzer (ISA) - en enkel analyse og kompensasjon av inngangssignaler fra moderne radioer og hovedenheter.
Tekniske data
Utgangseffekt 4 Ohm: 8 x 55W RMS
Utgangseffekt 2 Ohm: 8 x 70W RMS
Forsterkerteknologi: Klasse HD
Innganger: 6 x høynivåinngang, 1 x optisk SPDIF, 1 x MEC, 1 x Remote inn
Utganger: 8 x høyttaler, 2 x RCA, 2 x Remote ut
Inngangsfølsomhet: 5 - 11 Volt
Frekvensrespons: 20 Hz - 22,000 Hz
Signal/støyforhold digital inngang 105 dB (A)
Signal/støyforhold analog inngang 103 dB (A)
Forvrenging (THD): <0.015%
Dempefaktor: >100
Driftsspenning: 10.5 - 18 Volt (maks 5 sek. ned til 6 Volt)
Strømtilførsel: DC 12V - 40A maks.
Maks strøm remoteutgang: 500 mA
Sikringer: 2 x 25A
Fysiske mål: 164 x 185 x 44 mm
I esken:
1 x MATCH PP 86DSP mk2
3 x tilkoblingskabler
1 x USB kabel
Monteringsmateriell
Brukermanual
Start-Stop-funksjon
Strømforsyningen til PP 86DSP mk2 sikrer en konstant intern forsyningsspenning, selv om batteriets spenning faller til 6 volt ved Start-Stop som ofte er på nye biler i dag. Hvis forsyningsspenningen faller under 10,5 volt i mer enn fem sekunder, går forsterkeren til "Protect mode" (Status LED lyser rødt) for å unngå ytterligere utladning av bilens batteri.
Smart høynivå-inngang med ADEP.3
Moderne radioer i de nyeste generasjoner biler har ofte sofistikerte muligheter for å diagnostisere høyttalerne i bilen. Mange har avanserte overvåkingsfunksjoner slik at man får feilmeldinger ved tilkobling av ekstern forsterker (f.eks. pga feil deteksjon av faderfunksjon eller feil motstand).
Dette unngår man med PP 86DSP mk2. Den nye ADEP.3 kretsen (Advanced Diagnostics Error Protection 3.gen) gjør at man unngår alle disse problemene ved å ikke belaste den originale radioens høyttalerutganger unødig ved høyt volum.
Klasse HD-teknologi
Match PP 86DSP mk2 kombinerer fordelene til en klasse H-teknologi med prinsippet til en klasse D-forsterker. Resultatet er en uovertruffen effektivitet som lett overgår enhver konvensjonell klasse D-forsterker. PP 86DSP mk2 varierer den interne forsyningsspenningen avhengig av enhetens forsterkning på inngangssignalene, og den totale effektiviteten er nær maksimum til enhver tid.
RealCenter
RealCenter-funksjonen er en algoritme utviklet av Audiotec Fischer som bruker musikkinformasjon fra både høyre og venstre frontkanal for å lage et helt unikt senter-signal. I motsetning til den mer tradisjonelle metoden hvor kanalene bare legges sammen, vil Audiotec Fischers metode styre intensiteten dynamisk ved hjelp av det stereofoniske informasjonsinnholdet til både venstre og høyre kanal. Metoden høres kanskje komplisert ut, men effekten er helt forbløffende. Dette betyr at dersom bare en av høyre eller venstre kanal leverer et lydsignal, så vil ikke senterkanalen gjengi signalet. Ved felles algoritmer reduseres volumnivået til senterkanalen bare med 6dB. Audiotec Fischers "RealCenter" gir altså en unik, utvidet og mye mer korrekt lydplassering for både sjåfør og medpassasjerer på samme tid. Ulempene ved en tradisjonell type senterkanal som ofte oppleves som påtrengende og feilplassert i det totale lydbildet, hører nå fortiden til.
Augmented Bass Processing
Audiotec Fischers egenutviklede "Augmented Bass Processing" består av de to revolusjonerende lydfunksjonenen "Dynamic Bass Enhancement" og "SubXpander". Denne funksjonen er spesielt utviklet for å dramatisk forbedre bassgjengivelsene fra basselementene. "Dynamic Bass Enhancement" kombinerer maksimal dypbass og høyt lydtrykk på en genial måte helt uavhengig av type musikk og lydinnstillingene på orginalradioen. Avhengig av inngangssignalet forsterker "Dynamic Bass Enhancement" det lavere frekvensområdet samtidig som det varierer frakoblingsfrekvensen til det subsoniske filteret. Resultatet er en betydelig kraftigere og dypere bassrespons ved lave og middels volumnivå uten risiko for å overbelaste basselementene, verken mekanisk eller elektrisk ved høyt volum. Det er rett og slett bare fascinerende hvilken bassytelse som plutselig er mulig å fremkalle. Dersom du ønsker en enda lavere og "mørkere" bassgjengivelse, så kan "SubXpander" også aktiveres. Da vil bassharmoniske toner legges til grunntonene i frekvensområdet mellom 50 og 100 Hz.
De virkelige lydentusiastene får igjen for pengene de også, takket være det meget profesjonelle og brukervennlige DSP-programmeringsverktøyet til Audiotech Fischer. Dette programmet er tilgjengelig for nedlasting for alle og en hver på audiotec-fischer.com, noe som gjør det svært enkelt å programmere egne lydoppsett om ønskelig. En lydoppgradering med denne forsterkeren vil utvilsomt gi deg mye moro.
Hør Frode fortelle om våre erfaringer med Match Plug&Play forsterkere i videoen lenger ned på siden.
Class HD-teknologi
PP 86DSP kombinerer fordelene ved Class H-teknologi med det grunnleggende fra klasse D-forsterkere. Resultatet er en uovertruffen effektivitet som enkelt og greit overgår en hver normal klasse D-forsterker. Ved å variere den interne spenningen, avhengig av forsterkerens måling av svingninger i inputsignaler, oppnår man maksimal effektivitet.
Start-Stop-funksjon
Strømforsyningen til PP86DSP sikrer en konstant intern forsyningsspenning, selv om batteriets spenning faller til 6 volt ved Start-Stop som ofte er på nye biler idag.Hvis forsyningsspenningen faller under 10,5 volt i mer enn fem sekunder, går forsterkeren til "Protect mode" (Status LED lyser rødt) for å unngå ytterligere utladning av bilens batteri.
Strømsparingsmodus
Alle bilspesifikke lydoppsett og den grunnleggende DSP PC-verktøy-programvaren innehar strømsparingsmodus som standard. Dette gjør det mulig å redusere strømforbruket til PP 86DSP (og evt. ekstra tilkoblede forsterkere) når inngangssignalet har vært fraværende i mer enn 60 sekunder. Vær oppmerksom på at i mange moderne biler med "CAN" eller andre interne bus-strukturere kan bilens radio og dermed også PP 86DSP forbli "usynlig" påslått i opptil 45 minutter etter man har forlatt bilen. Så fort strømsparingsmoduset er aktivert vil alle utgangene til PP 86DSP inkludert dens interne utganger slås av, og redusere strømtrekket til til mindre enn 250 mA. Forsterkeren går tilbake i full drift innen 2 sekunder så fort den registrerer musikk-signal. Det er mulig å endre strømsparingstidspunktet på 60 sekunder, alternativt deaktivere funksjonen helt ved hjelp av DSP PC-verktøyet om ønskelig.
Smart høynivå-inngang
Moderne radioer i de siste bilgenerasjonene innhar som regel muligheter og funksjoner som lar deg foreta ulike lydjusteringer som fader og balanse. Kobler man opp en vanlig forsterker i en slik bil vil man ofte oppleve å misste disse funksjonene, og i noen tilfelle også få feilmeldinger i bilens menysystem. I tillegg kan man også risikere at strømkrevende komponenter som forsterkere ofte er, forårsaker asymmetriske utgangssignaler når de kobles til det orginale lydsystemet. Disse signalene fører igjen til forvrengninger i AD-konverterene. Den nye ADEP-kretsen unngår alle disse problemene ved å ikke belaste den orginale bilradioens høyttalerutganger unødig ved høyt volum.
Automatisk digitalt signal oppfattelse
Så fort forsterkeren registrerer signal på den optiske inngangen, bytter den automatisk over fra den analoge inngangen til den digitale inngangen. Denne funksjonen er mulig å deaktivere ved å bruke DSP programmeringsverktøyet til Audiotec Fischer, som er tilgjengelig for gratis nedlasting på deres sider.
Utviklet og produsert i Tyskland
8 kanals effektforsterker med kraftig DSP (56bit)
Kobles til via bilens orginale ledningsnett, ingen klipping av kabler
Oppsett til ulike biler kan lastes ned og oppdateres via SD kort
Mulighet for å koble til en passiv basshøyttaler
Aux inngang for feks MP3 spiller, Navi enhet, iPod
5V mini USB utgang lading
RMS Effekt 4 Ohm: 8 x 55W
RMS Effekt 2 Ohm: 8 x 70W
Stabil 2 Ohm stereo
Fritt konfigurerbar DSP via USB
14 + 8 bands parametrisk Equalizer for front og bak kanaler
Valgbare senter frekvenser
Valgbar Q faktor fra 0,1 - 15
Tidskorrigering uavhengig for alle kanaler med 0,02msec (=0,7cm) step
Høy / lav og bandpass filter for hver kanal opptil 24dB/oktav
Dynamisk begrenser for hver kanal for maksimal høyttalerbeskyttelse
Frekvensrespons 20 Hz - 22 kHz
Signal/støy forhold > 100 dB
Total harmonisk forvrenging THD < 0,02%
Dempingsfaktor > 100
Powertilkoblinger: iso
Høyttalertilkoblinger: iso
Spiller selv om spenningen synker helt til 6V (feks ved start av motor)
Sikring 2 x 25A
Mål (H x B x L): 44mm x 185mm x 164mm
Finn din bil / adapterliste
Output power RMS / max. | |
- @ 4 Ohms | 8 x 55 / 110 Watts |
- @ 2 Ohms | 8 x 70 / 140 Watts |
- @ 1 Ohm | - |
- bridged @ 4 Ohms | - |
- bridged @ 2 Ohms | - |
- Subwoofer output @ 4 Ohms | - |
- Subwoofer output @ 2 Ohms | - |
Amplifier technology | Class HD |
Inputs | 6 x Highlevel speaker input 1 x Optical SPDIF (12 - 96 kHz) 1x MEC 1 x Remote In |
Input sensitivity | Highlevel 5 - 11 Volts |
Input impedance RCA / Cinch | - |
Input impedance highlevel | 13 Ohms |
Outputs | 8 x Speaker output 2 x RCA / Cinch (mono) 2 x Remote Out |
Output voltage RCA / Cinch | 3 Volts RMS |
Frequency response | 20 Hz -22,000 Hz |
DSP resolution | 64 Bit |
DSP power | 295 MHz (1.2 billion MAC operations/second) |
Sampling rate | 48 kHz |
DSP type | Audio signal processor |
Signal converters | A/D: BurrBrown D/A: BurrBrown |
Signal-to-noise ratio digital input | 105 dB (A-weighted) |
Signal-to-noise ratio analog input | 103 dB (A-weighted) |
Distortion (THD) | < 0.015 % |
Damping factor | > 100 |
Operating voltage | 10.5 - 16 Volts (max. 5 sec.down to 6 Volts) |
Current draw | 685 mA |
Max. remote output current | 500 mA |
Fuse | 2 x 25 A LP-Mini-fuse (APS) |
Additional features | Class HD technology with dynamically controlled power supply, Start-Stop capability, Control Input, USB, MEC slot, Auto Remote switch, galvanically isolated Line Out |
Dimensions (H x W x D) | 50 x 260 x 190 mm / 1.97 x 10.24 x 7.48? |
Audiotec Fischer - Innovative Car Audio
Siden oppstarten i 1990 har tyske Audiotec Fischer utviklet seg fra en nisje-leverandør til en verdensledende aktør innen innovative lydprodukter, og har en høy anerkjennelse i hele bransjen.
Audiotec Fischer leverer i dag MATCH, HELIX og BRAX til mer enn 50 land, og er også svært viktig for oss hos Bass Brothers. Både MATCH, HELIX og BRAX er synonymt med kvalitet, og produktene benyttes i en stor mengde av våre pakke- og Plug&Play-løsninger.
For Audiotec Fischer er "Made in Germany" mer enn bare en merking på opprinnelse. Det er en løfte om kvalitet som alle i lokalene i Schmallenberg føler seg forpliktet til, og det strekker seg langt utover selskapets interne avdelinger. Her fortrekkes samarbeid med regionale leverandører for å gjenspeile "Made in Germany", og komponenter av høyeste kvalitet er et lysende eksempel på de høye standardene Audiotec Fischer setter på produktutviklingen.
