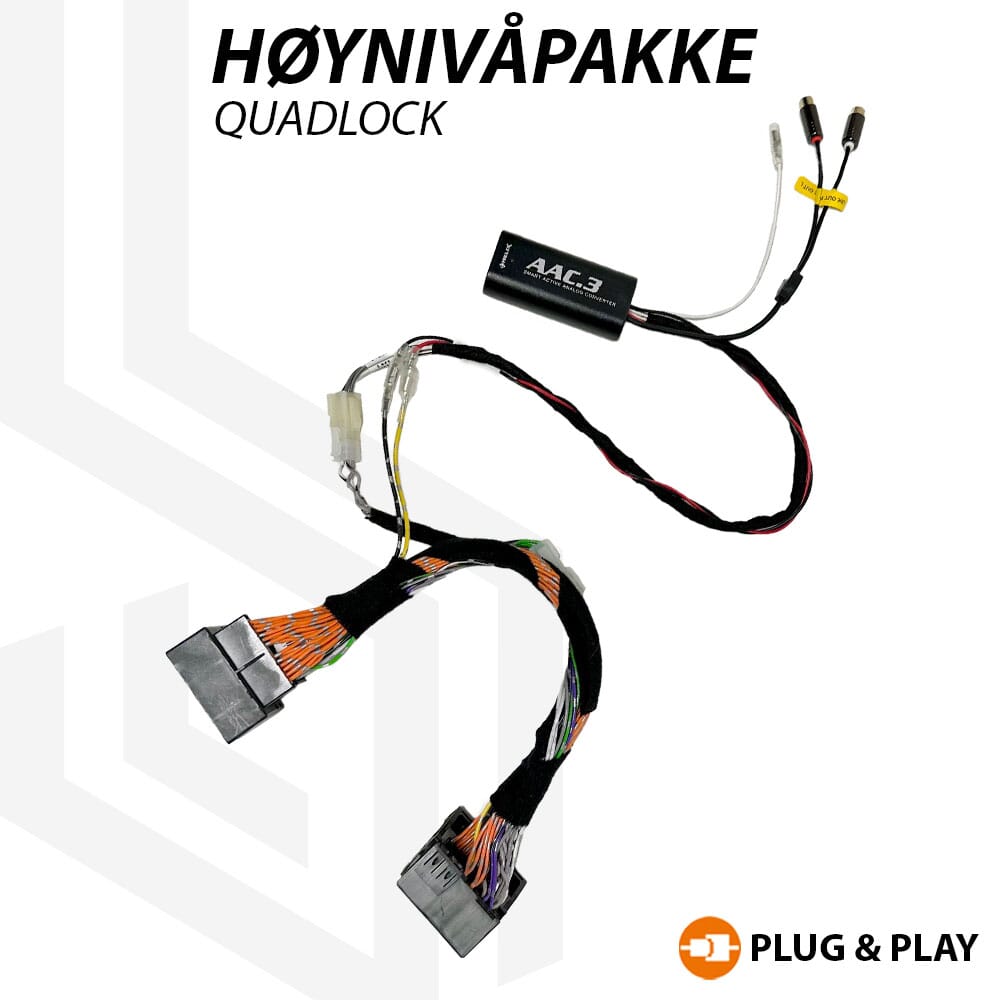

Høynivåpakke Quadlock

Plug and Play høynivåpakke Quadlock

• Laget for å hente ut høynivåsignal (høyttalersignal) på en enkel og ryddig måte.
• Ved å bruke dette kabelsettet slipper du å gjøre inngrep i bilens originale ledningsnett, og tilkobling vil også være 100% reverserbart uten synlige spor.
• Helix AAC.3 høynivåadapter kobles til kabelsett, både signal og strømtilførsel.
• Ut av høynivåadapter får du styrestrøm (remote) og 1 par RCA-tilkoblinger for oppkobling av forsterker.
• Signalet hentes fra fronthøyttalere og kan brukes til både bass- og høyttalerforsterker.

Kompatibilitet

Stort utvalg biler uten fabrikkoppgradert stereo med Quadlock-kobling frem til visse årsmodeller, ca frem til 2016. Vi anbefaler deg å sjekke VELG DIN BIL eller ta kontakt med oss for å kontrollere kompatibilitet.

• Audi
• BMW
• Ford
• Mercedes*
• Opel
• Saab
• Skoda
• VW

*Passer ikke W211 E-klasse

Innhold

• Quadlock høynivåkabelsett
• Helix AAC.3 Plug&Play høynivåadapter

Tilkobling

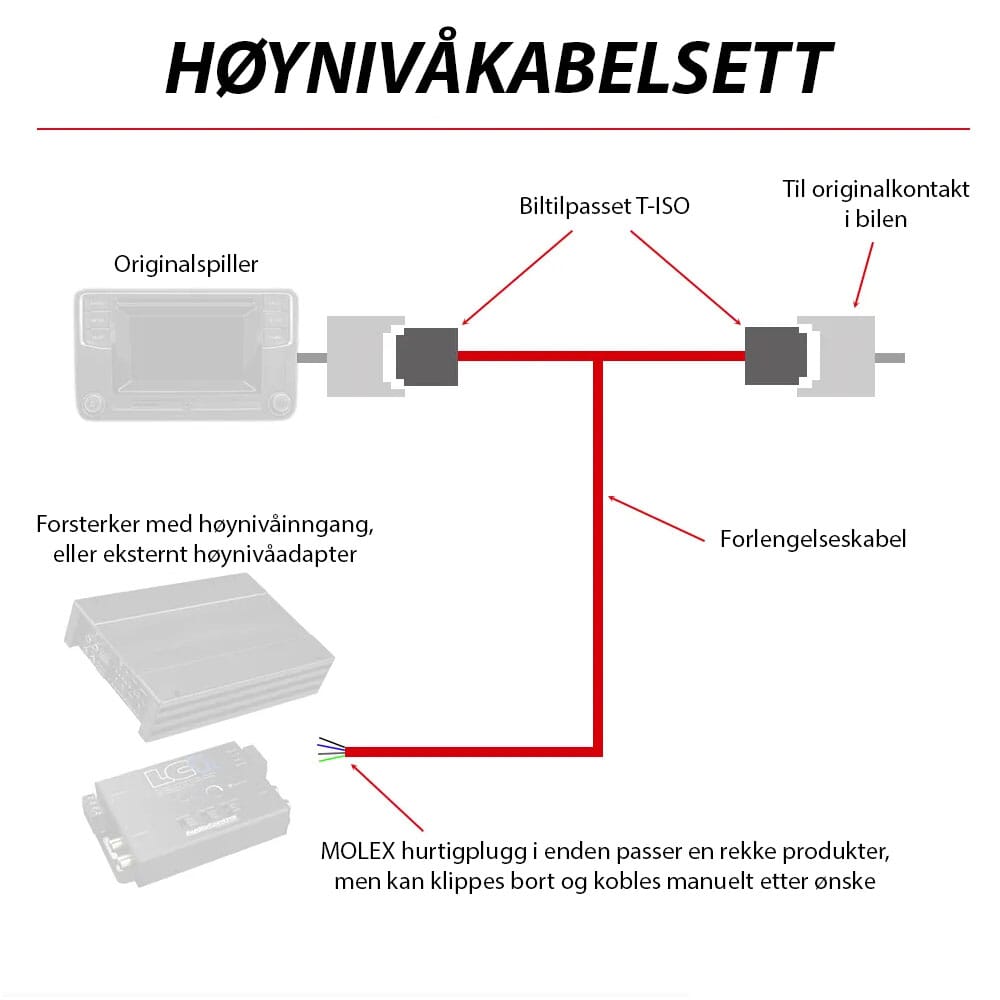

Kabelsettet kobles inn bak original spiller / spillermodul. Original spillerkontakt flyttes over til den ledige hun-kontakten i kabelsettet.

I enden av kabelsettet finner du en MOLEX-plugg. Denne kan kobles direkte på Helix høynivåadapter sin tilsvarende plugg. Gul kabel fra kabelsett kobles til rød kabel fra høynivåadapter, mens sort kabel fra kabelsett kobles til sort kabel fra høynivåadapter.

Hvit ledning ut i fra høynivåadapter er styrestrøm (remote) som benyttes til den nye forsterkeren, sammen med 1 par RCA-koblinger som vil gi lydsignal.
