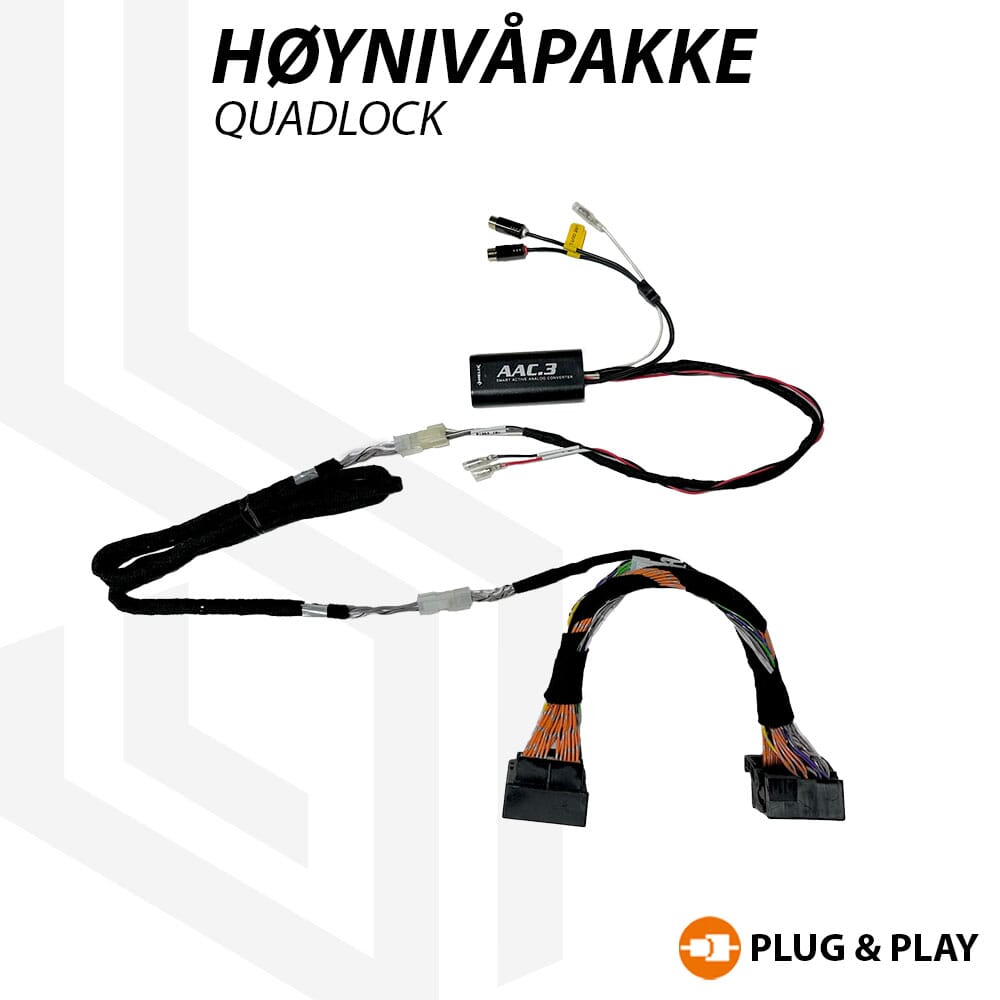

Plug and Play høynivåpakke Quadlock 2.75 meter
- Laget for å hente ut høynivåsignal (høyttalersignal) på en enkel og ryddig måte.
- Ved å bruke dette kabelsettet slipper du å gjøre inngrep i bilens originale ledningsnett, og tilkobling vil også være 100% reverserbart uten synlige spor.
- Helix AAC.3 høynivåadapter kobles til kabelsett.
- Ut av høynivåadapter får du styrestrøm (remote) og 1 par RCA-tilkoblinger for oppkobling av forsterker - strøm til høynivåadapter kobles separat, eksempelvis fra forsterker.
- Signalet hentes fra fronthøyttalere og kan brukes til både bass- og høyttalerforsterker.
Kompatibilitet
Stort utvalg biler uten fabrikkoppgradert stereo med Quadlock-kobling frem til visse årsmodeller. Vi anbefaler deg å sjekke VELG DIN BIL eller ta kontakt med oss for å kontrollere kompatibilitet.
- Audi
- BMW
- Ford
- Mercedes*
- Opel
- Saab
- Skoda
- VW
*Passer ikke W211 E-klasse
Innhold
- Quadlock høynivåkabelsett
- Forlengelseskabel
- Helix AAC.3 Plug&Play høynivåadapter
Tilkobling
Kabelsettet kobles inn bak original spiller / spillermodul. Original spillerkontakt flyttes over til den ledige hun-kontakten i kabelsettet. Forlengelseskabel strekkes opp til ønsket posisjon.
I enden av kabelsettet finner du en MOLEX-plugg. Denne kan kobles direkte på Helix høynivåadapter sin tilsvarende plugg. Høynivåadapter behøver strømtilførsel. Dette kan eksempelvis hentes fra forsterkeren som skal kobles opp.
Hvit ledning ut i fra høynivåadapter er styrestrøm (remote) som benyttes til den nye forsterkeren, sammen med 1 par RCA-koblinger som vil gi lydsignal.
Retursignal eller ekstra høynivåsignal ut?
ISO-kabelsett er tillaget med Molex hurtigplugg på høyttalerkabler for både front- og bakhøyttalere, for enkelt å kunne koble opp en ekstra forlengelseskabel med retursignal fra høyttalerforsterker. Koble fra hverandre Molex hurtigplugg og koble til ekstra forlengelseskabel, og på den måten sende retursignal fra ettermontert høyttalerforsterker ut på bilens originale ledningsnett.
Har du i den forbindelse behov for å hente ut samt returnere signal til bakhøyttalere? Koble fra Molex hurtigplugg på lilla og grønn høyttalerkabel og koble til ekstra forlengelseskabler.
Forlengelseskabler i ulik lengde og kabeldimensjon finner du i link her.
