HELIX AMI Tuning Kit - Audio Measurement Interface for DSP PC Tool
Den komplette løsningen!
AMI Tuning Kit er den komplette løsningen for signalanlysering og målinger. En løsning som kombinerer den profesjonelle AMI (Audio Measurement Interface) med en rekke tilbehør, med støtte for alt nødvendig innen presis signal- og akustisk analysering og moderne DSP-drevet systemer. Den perfekte og komplette løsning for den som krever maksimal presisjon og sømløs integrasjon, kombinert med enkel og mobil tilgjengelighet. AMI fungerer i perfekt harmoni med Audiotec Fischer DSP PC Tool, rettet mot intelligent virkelighetsrettet måle- og analyseringssituasjoner.
Høypresisjon signalmålinger hvor enn behovet oppstår
AMI fungerer som hjertet i en hver operasjon for signalmålinger og leverer alle relevante tilkoblinger for et vidt spektar av elektriske og akustiske analyseringsjobber. Inkludert i pakken får du den kjente Beyerdynamic MM-1. En presisjonskalibrert kondensatormålemikrofon laget i Tyskland, optimalisert for målinger utført i bil, med lineær frekvensrespons i 90 grader. Den dedikerte inngangen i AMI med justerbar sensitivitet (max 1V eller 40V) sikrer presis analysering av både høy- og lavnivåsignaler. Stereoutganger er tilgjengelig som både RCA og optisk digital tilkobling for direkte playback til DSP. Integrert loopback-funksjon åpner for avanserte målinger, som eksempelvis presis faserespons og andre komplekse evalueringer av signalveier.
Laget for sømløs integrasjon mot DSP PC Tool
Utviklet med tanke på full kompatibilitet mot Audiotec Fischer DSP PC Tool gjør AMI til en kraftig enhet som kan forløse det fulle potensialet i PC Tool sine lydjusteringsmuligheter. Dette inkluderer Advanced Input Signal Analyze (AISA) for detektering og korrigering av fabrikkoriginale equalizere, tidskompanseringer og allpass-filtre, så vel som støtte for Real-Time Analyzer (RTA) for mest mulig presis justering av frekvensrespons samt automatiserte justeringer via TuneEQ algoritmer. AMI støtter også Automatic Time Measurement (ATM) for helautomatisert kalibrering av tidsforsinkelser, noe som sørger for perfekt timing på alle kanaler.
Alt-i-ett måleinstrument med premium tilbehør
Ved siden av AMI og Beyerdynamic MM-1 målemikrofon finner du høykvalitetsprodukter inkludert for å sikre en sømløs operasjon ute i feltet. En 3 meter lang USB-C kabel med overgang til USB-A, en RCA-kabel med adapter til høynivåtilkobling, Toslink-kabel, XLR-mikrofonkabel, samt en 16GB USB minnepenn lastet med lydspor for tuning av DSP. Strømtilført via USB og pakket i holdbar og kompakt veske utgjør AMI Tuning Kit den maksimale portabilitet. Enkel å ta med seg, enten det er på farten eller i verkstedet.
Høydepunkter
- Kompatibel med alle kondensatormikrofoner

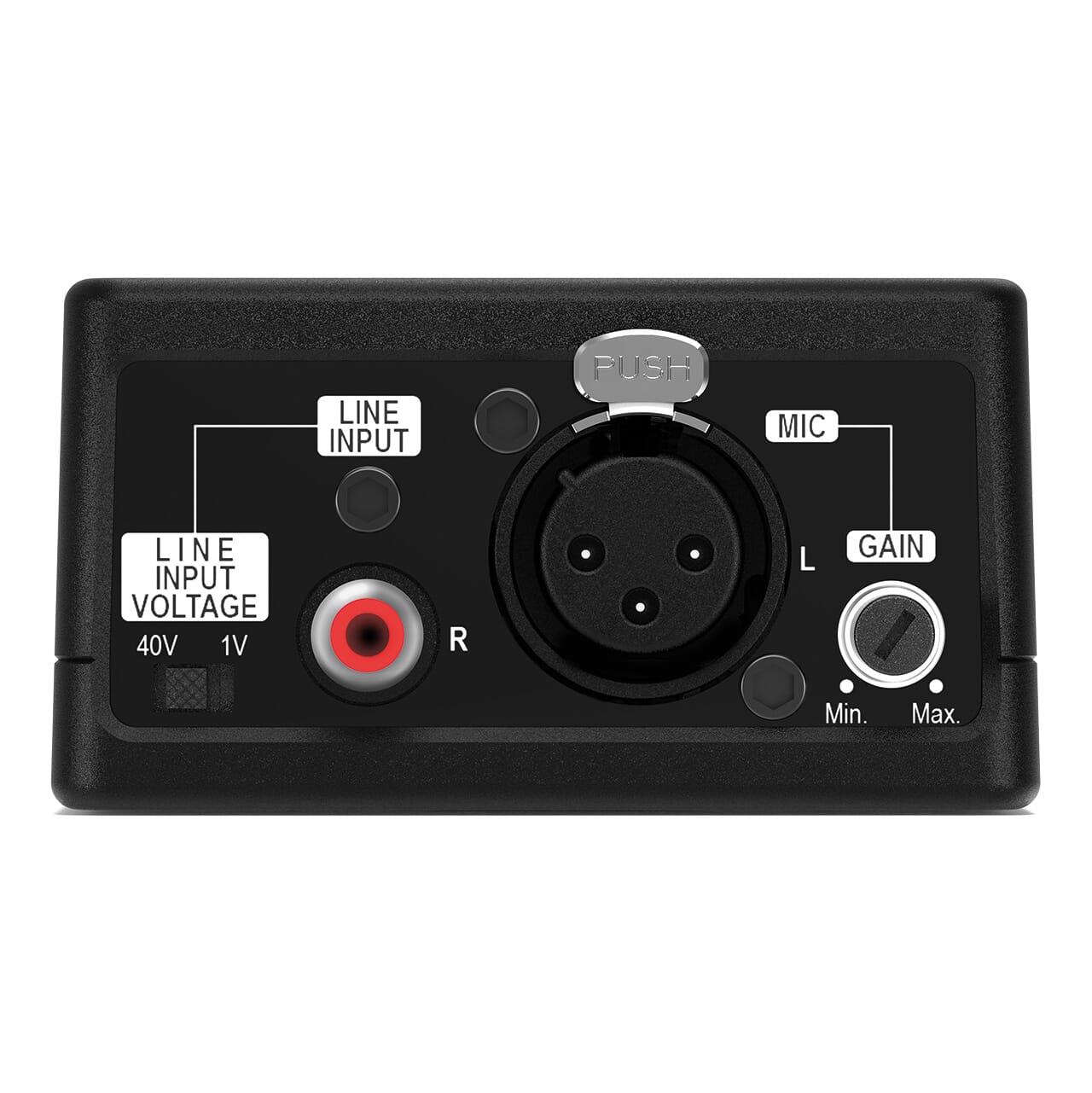

- Linjeinngang med justerbar sensitivitet (max 1V eller 40V) for både høy- og lavnivåsignaler

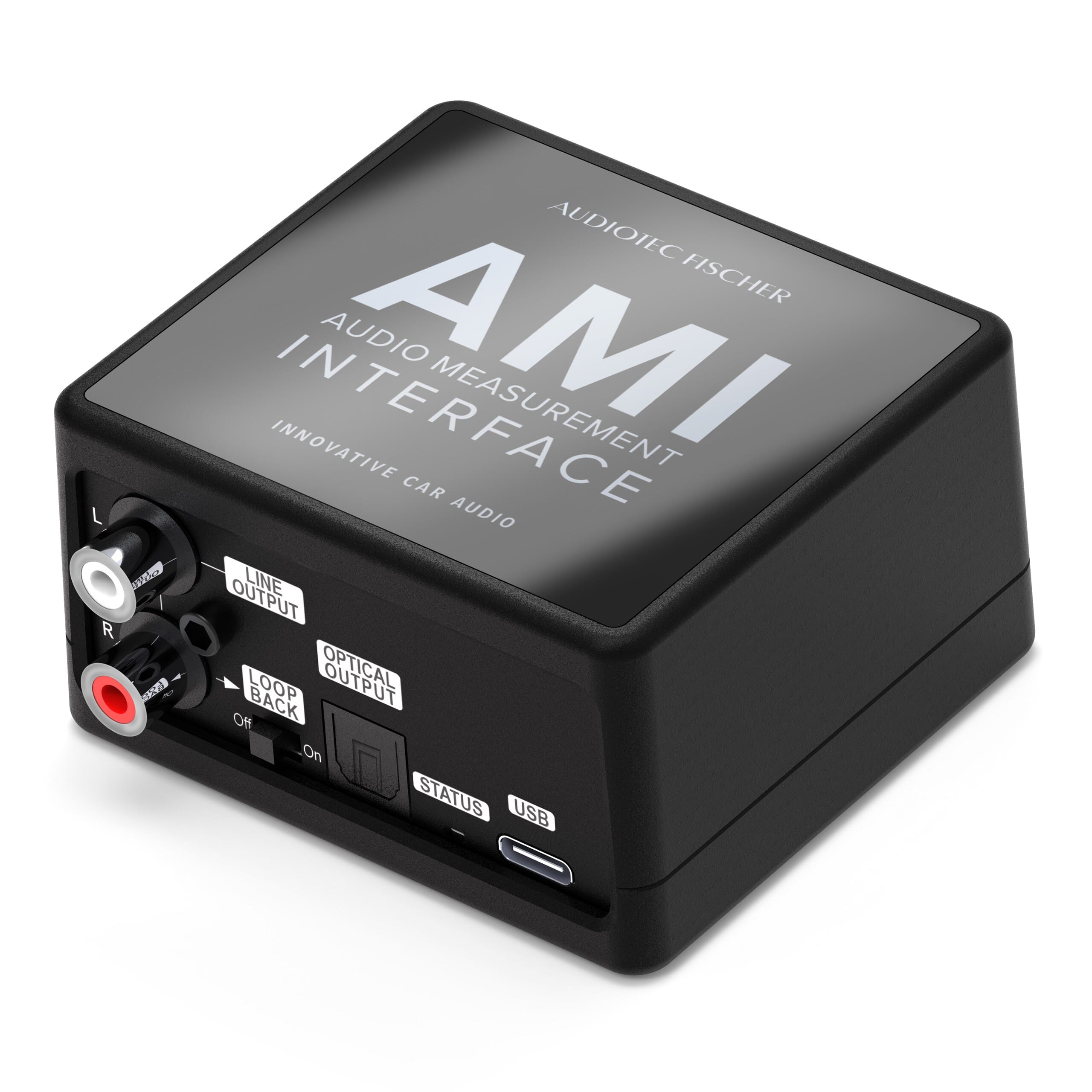

- Stereosignal ut på både RCA og optisk digital utganger for direkte playback til DSP
- Loopback-funksjonalitet for faserespons og andre avanserte målinger
- Ikke behov for ekstern strømtilførsel - utelukkende USB-tilkobling
- Inkludert Beyerdynamic MM-1 mikrofon
- Optimalisert for Audiotec Fischer DSP PC Tool
- Klar til bruk med alle nødvendige kabler
Tekniske data
Innganger
1x mikrofoninngang
1x linjeinngang
Mikrofoninngang
Frekvensrespons: 12 Hz - 44 kHz (+/-1 dB)
Dynamic range: 95 dB (A-weighted)
Input sensitivitet: 5-200mV
Fantomstrøm: Ja (24V)
Linjeinngang
Frekvensrespons: 8 Hz - 44 kHz (+/-1 dB)
Dynamic range: 101 dB (A-weighted)
Input sensitivitet: max. 1 V / max. 40 V
Input impedanse: 10 kOhms
Utganger
2x linjeutganger
1x optisk utgang (SPDIF)
Linjeutganger spesifikasjoner
Frekvensrespons: 7 Hz - 44 kHz (+/-1 dB)
Dynamic range: 100 dB (A-weighted)
Maks spenning ut: 900 mV (RMS)
Maks last: 5 kOhms
Loopback-funksjon: Ja
Generelle spesifikasjoner
Audio sampling rate: 96 kHz / 32 Bit
USB strømforbruk: max 250mA
Støttede systemer: Windows, macOS, iOS og Android
Mikrofon
Transducer principle: Kondensator (black-electret)
Operating principle: Pressure receiver
Frekvensrespons: 20 ? 20,000 Hz (50 ? 16,000 Hz ± 1.5 dB), diffuse-field equalized
Polar pattern: Omnidirectional
Sensitivitet (0 dB = 1 V/Pa): 15 mV/Pa (= -36.5 dBV) ± 1 dB
Nominell impedanse: 160 ohm
Nominell lastet impedanse: ? 2.2 kOhm
Maks SPL: 122 dBSPL at f = 1 kHz, k = 1%, RL = 2.2 k?
Signal-to-noise ratio (related to 1 Pa): > 57 dB
A-weighted equivalent noise level: Approx. 26 dB(A)
Strømtilførsel: 12 ? 48 V fantomstrøm
Forbruk: Ca 1.9mA
Output: Electronically balanced
Kompatibilitet
DSP PC Tool 6
DSP PC Tool 5
DSP PC Tool 4

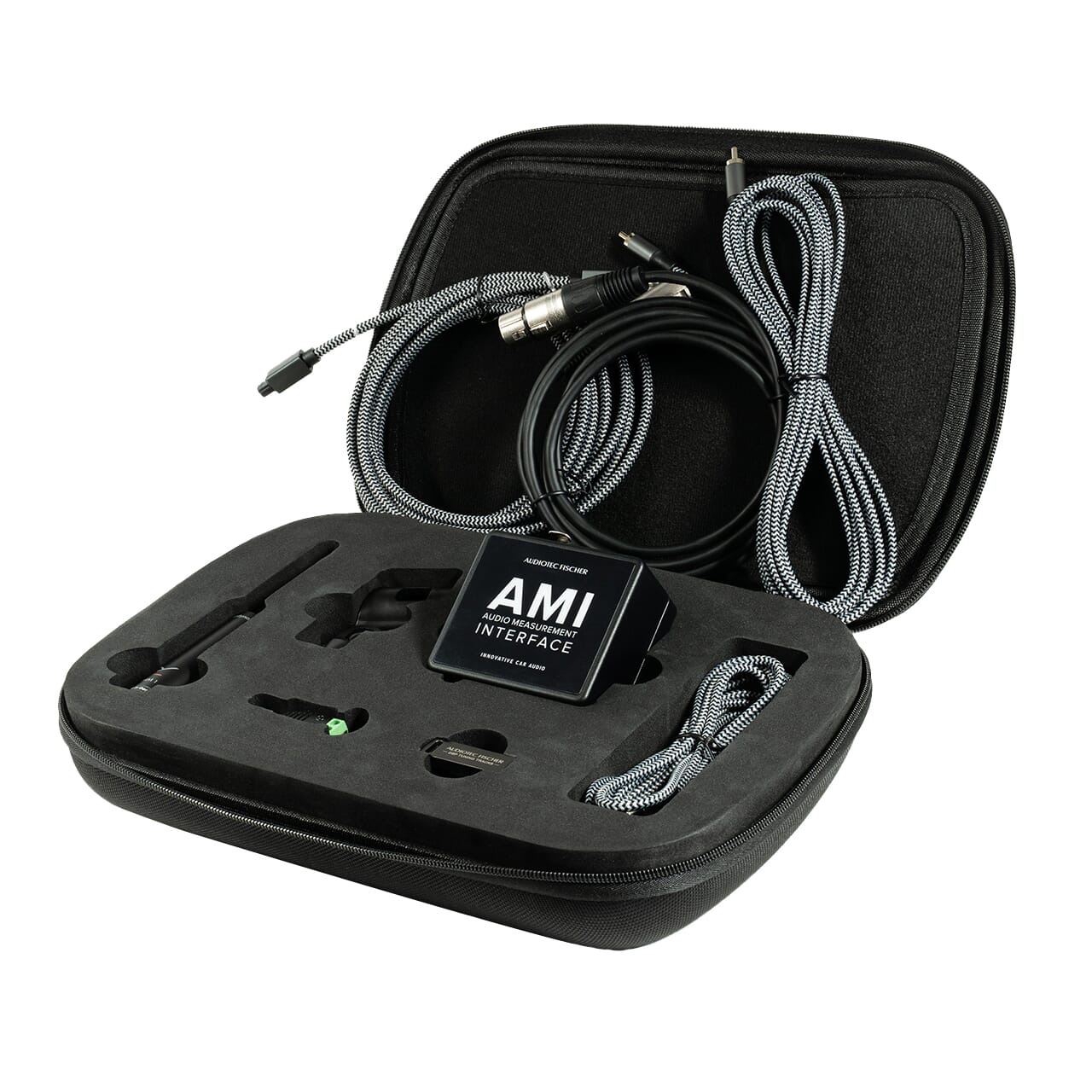

Innhold i esken
1x AMI (Audio Measurement Interface)
1x Beyerdynamic MM-1 mikrofon
1x Mikrofonholder
1x 3.0 meter USB-C til USB-C kabel, med overgang til USB-A
1x 3.5 meter optisk Toslink kabel
1x 3.5 meter mono RCA-kabel
1x 2.0 meter XLR mikrofonkabel
1x RCA til høynivåadapter
1x 16GB USB 3.0 minnepenn med DSP tuning lydspor
HELIX - Audiotec Fischer
Siden grunnleggelsen i 1990 har tyske Audiotec Fischer utviklet seg til å bli en verdensledende produsent av innovative stereoprodukter av meget høy kvalitet. Merkenavnene HELIX, BRAX og MATCH er nå å finne i mer enn 50 land rundt om i verden. Bass Brothers har jobbet med daglig med Audiotec Fischer produkter i flere tiår allerede. Vi er i dag importør på de nevnte merkenavnene til Norge og har et tett samarbeid med tyskerne, selv ned på nivå som produktutvikling.
