i-dapter CAN-bus og Displaygrensesnitt for Opel og Chevrolet

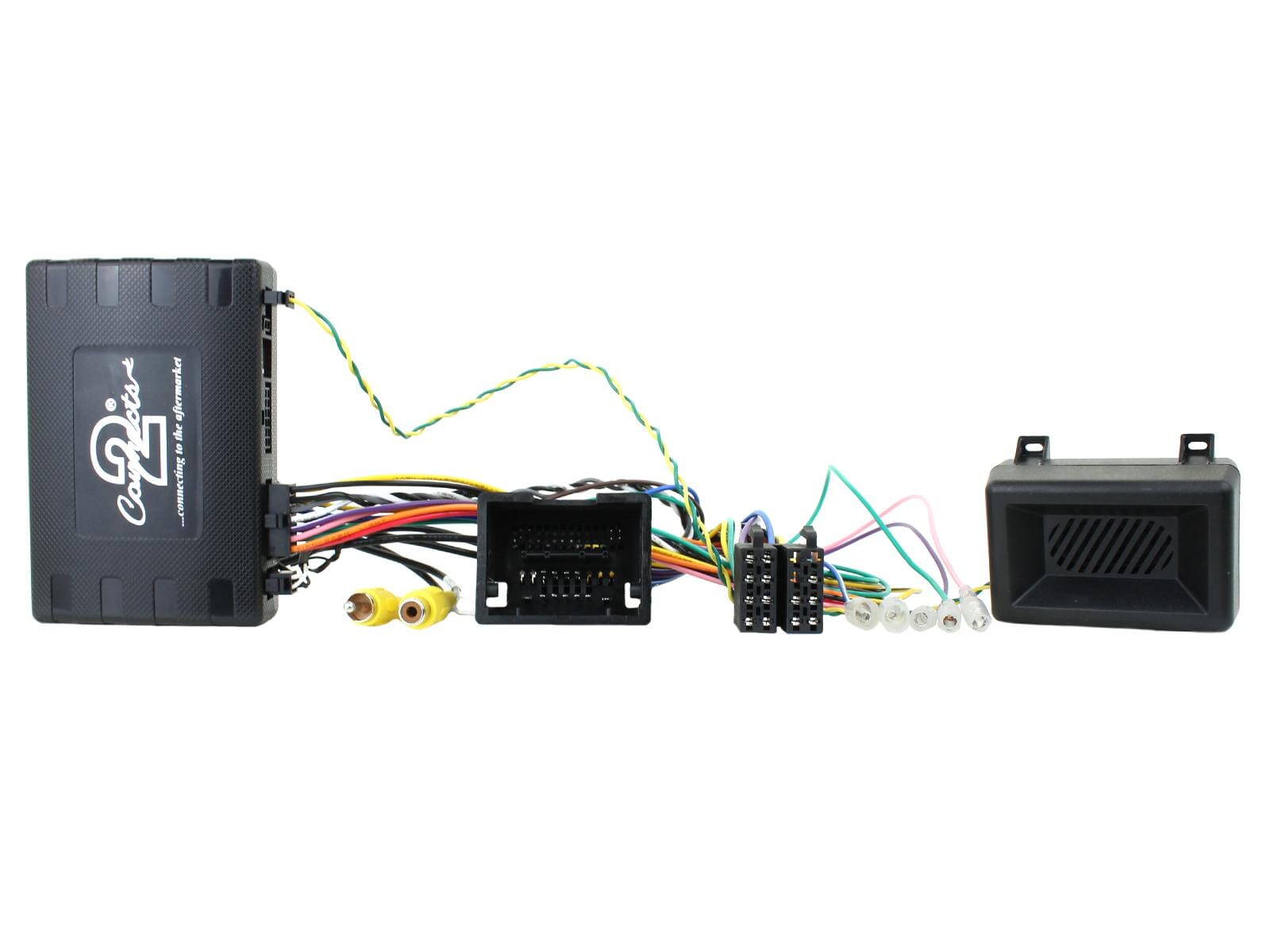

i-dapter er et avansert CAN-bus-grensesnitt (GM 29-bit) som gjør det mulig å bytte ut bilens originale fabrikkradio eller navigasjon med en ettermarkedsspiller (f.eks. Pioneer, Sony, Alpine, Kenwood m.fl.), samtidig som du beholder bilens originale rattbetjening og essensielle kjøretøyfunksjoner.
Grensesnittet viderefører bilens opprinnelige innstillingsmenyer og visualiserer disse direkte på ettermarkedsspillerens skjerm via ryggekamerainngangen. I tillegg visualiseres parkeringssensorer (OPS) og klimaanleggvisning (klimatronic) på den nye skjermen, slik at du ikke mister viktig originalfunksjonalitet ved oppgradering.
Passer til følgende biler:
- Opel Adam (M-A) 06/2017 - 05/2019 (modeller med original IntelliLink 4.0, rund hovedbryter og telefonknapp)
- Opel Corsa E (X15) 07/2017 - 05/2019 (modeller med original IntelliLink 4.0, rund hovedbryter og telefonknapp)
- Chevrolet Trax 2017 - 2021 (modeller med original MyLink 7" hovedenhet)
Kriterier og viktige merknader for kompatibilitet:
- Visualisering av innstillinger, OPS og klimakontroll mates inn på ettermarkedsspillerens ryggekamerainngang (CVBS). Inngangen på den nye spilleren må aktiveres og konfigureres.
- Støtter standard CVBS-kamera. Originalt ryggekamera konverteres via RCA, men modulen er ikke kompatibel med ettermonterte AHD- eller Full HD-kameraer.
- Hvis kamerabilde, innstillingsmenyer eller visualisering ikke vises: Koble en ekstra jordforbindelse (GND) til den ytre lederen på RCA-koblingen mellom kameraet og spilleren.
- For å åpne i-dapter innstillingsmeny via rattet: Trykk og hold inne «Spor opp»-knappen. I biler uten rattbetjening kreves separat fjernkontroll (varenr: 43x-remote).
- Ved feil knappekonfigurasjon på rattet etter montering: Trykk raskt fem ganger etter hverandre på «Spor ned»-knappen for å veksle SWC-modus.
- Biler med frontkollisjonsvarsling: Systemet varsles i displayet ved oppstart og må eventuelt deaktiveres via bryteren i midtkonsollen.
- Parkeringssensorvarsler (PDC chimes) aktiveres først når håndbrekket er løsnet.
- Ved biler med originalmontert forsterkersystem kan det i enkelte tilfeller oppstå økt grunnstøy eller inn-/utkoblingslyder. Ved for høyt volumnivå anbefales aktivsystemadapter (varenr: 13-1190-50).
- Enkelte fabrikkfunksjoner støttes ikke via ettermarkedsskjermen: Regnsensor-visning, OnStar, fjernstyrt vindusåpning via nøkkel, førerassistentsystemer, samt visning av utetemperatur, dato og klokkeslett.
- Utgangene har en maksimal belastning på 250 mA. Dersom tilkoblet utstyr trekker over 250 mA, må eksterne reléer benyttes (minste spolemotstand: 75 ohm for ett relé, 150 ohm for to reléer).
- Alle endringer av DIP-brytere må gjøres i fullstendig spenningsløs tilstand før grensesnittet kobles til strøm igjen.
Hovedfordeler:
- Beholder bilens originale rattbetjening (SWC)
- Visualiserer bilens originale innstillingsmenyer på ettermarkedsspillerens skjerm
- Viser grafikk for originale parkeringssensorer (OPS) og klimaanlegginnstillinger
- Leverer analoge styresignaler fra CAN-bus for enkel montering uten ekstra kabeltrekking
- Viderefører bilens originale AUX-inngang og OEM ryggekamera til standard RCA
Spesifikasjoner:
- Protokoll: GM 29-bit CAN-bus
- Tilkobling mot bil: 20-pin karri / 20-pin grå Opel-kontakt
- Tilkobling rattstyring: 3,5 mm minijack eller løse ledere (avhengig av lead-kabel)
- Original AUX: RCA hann (rød/hvit)
- Originalt ryggekamera: CVBS RCA oker/gul hann
- Blå leder: +12V forsterker remote (AMP turn-on)
- Rød leder: +12V tenning (klemme 15)
- Oransje leder: +12V instrumentbelysning (klemme 58)
- Lilla/hvit leder: +12V reverssignal (ryggelys)
- Rosa leder: Speedometersignal (hastighetspuls)
- Grønn leder: Parkeringsbremsesignal (jord/GND)
- Maksimal belastning styreutganger: 250 mA
