Ryggekamera-adapter for Suzuki OEM-kamera
Denne adapteren gjør det mulig å beholde og koble bilens originale fabrikkmonterte ryggekamera direkte til en ettermarkedsspiller med standard analog ryggekamerainngang (RCA). Adapteren sørger for korrekt spenningsmating og videosignaloverføring, slik at du slipper å montere et uoriginalt kamera.
Passer til følgende biler:
- Suzuki Ignis (MF) 01/2017 - 04/2021
- Suzuki Ignis (MF) 04/2021 - 2023
- Suzuki Jimny (GJ) 10/2018 - 09/2020
- Suzuki Jimny NFZ (GJ) 04/2021 - 2023
- Suzuki Swift (AZ) 04/2017 - 2023
- Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
- Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
- Suzuki Vitara (LY) 04/2015 - 08/2018
- Suzuki Vitara (LY) 10/2018 - 2023
Kriterier for kompatibilitet:
- Gjelder modeller med originalt Suzuki-ryggekamera tilkoblet via 5-pin / 4-pin kontakt bak originalradioen.
- *For merkede modeller forutsetter kompatibilitet original Garmin OEM-navigasjon (enhet med 1 dreiebryter/kontrollratt på venstre side).
- Funksjonalitet på biler med 360°-kamerasystem eller dynamiske hjelpelinjer kan være begrenset.
- Ettermarkedsspilleren må ha standard RCA-videoinngang for ryggekamera og inngang for reverssignal (+12V ryggetrigger).
(Merk: Kontroller og mål alltid tilkoblingene mot bilens originale ledningsnett før endelig montering. Kamerafunksjonen må normalt aktiveres i den nye spillerens innstillingsmeny).

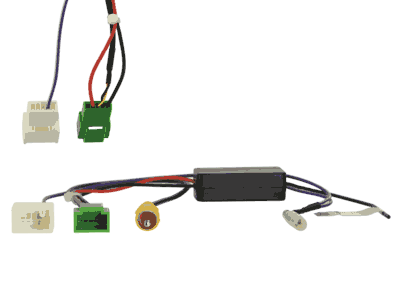

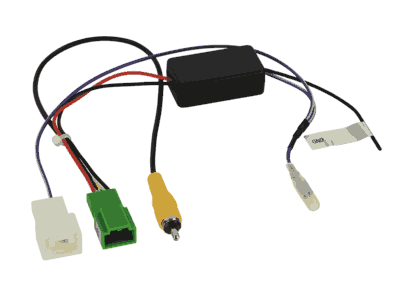

Monteringsdetaljer Adapteren plugges rett inn i bilens eksisterende kamerakontakt bak dashbordet. Den integrerte spenningsomformeren reduserer bilens driftsspenning til fabrikkameraets påkrevde +6V for å forhindre skade på kameraet. Videosignalet sendes ut via standard gul RCA-plugg, og det medfølger styreledning for reversaktivering. Dersom bildet mot formodning uteblir på enkelte ettermarkedsenheter, kobles ekstra jord (GND) til RCA-pluggens ytterkappe.
Funksjoner og spesifikasjoner:
- Viderefører originalt Suzuki ryggekamera til ettermarkedsradio
- Spenningsforsyning: Integrert omformer som leverer +6V til OEM-kameraet
- Videoutgang: Standard gul RCA-hanplugg
- Reversstyring: Lilla/hvit ledning gir +12V reverssignal til spilleren
- Jordforbindelse: Svart ledning (GND klemme 31)
- Kontakttype: 5-pin / 4-pin Suzuki OEM-kontakt
