Auto-Connect UNI HL ISO5

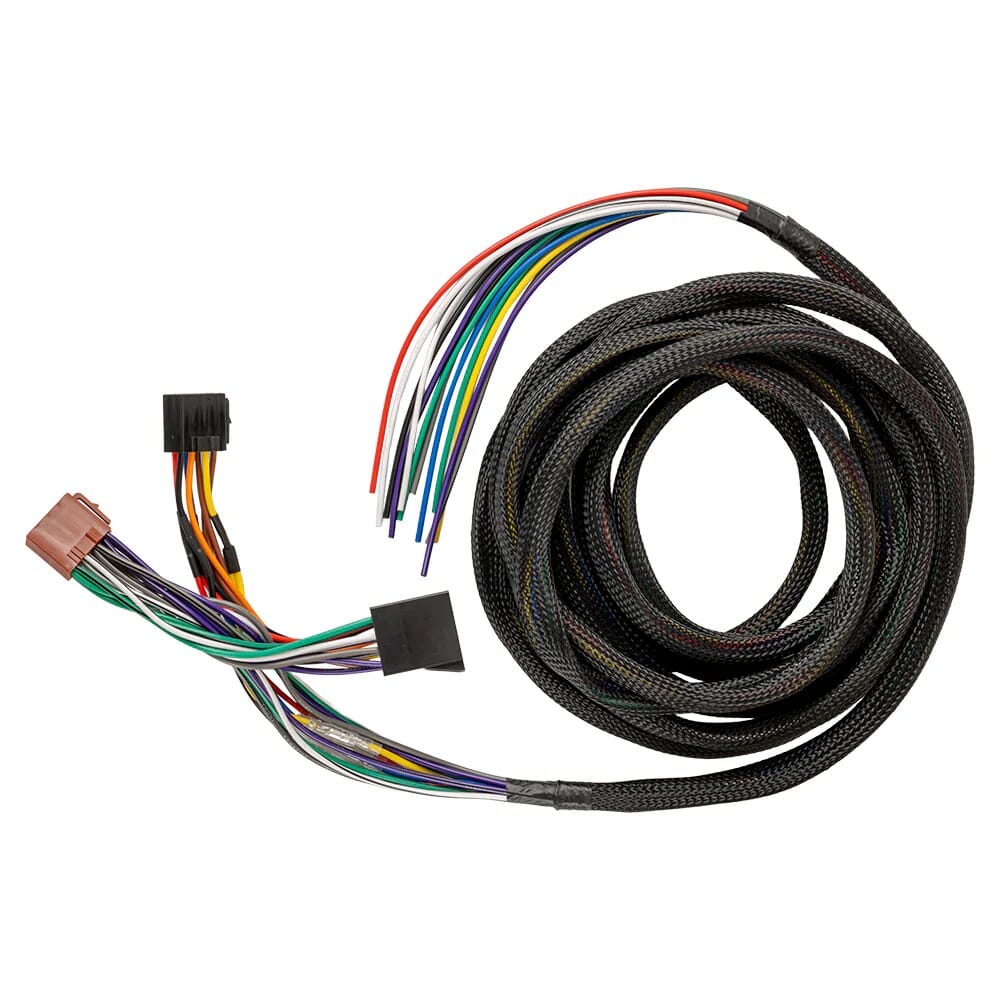

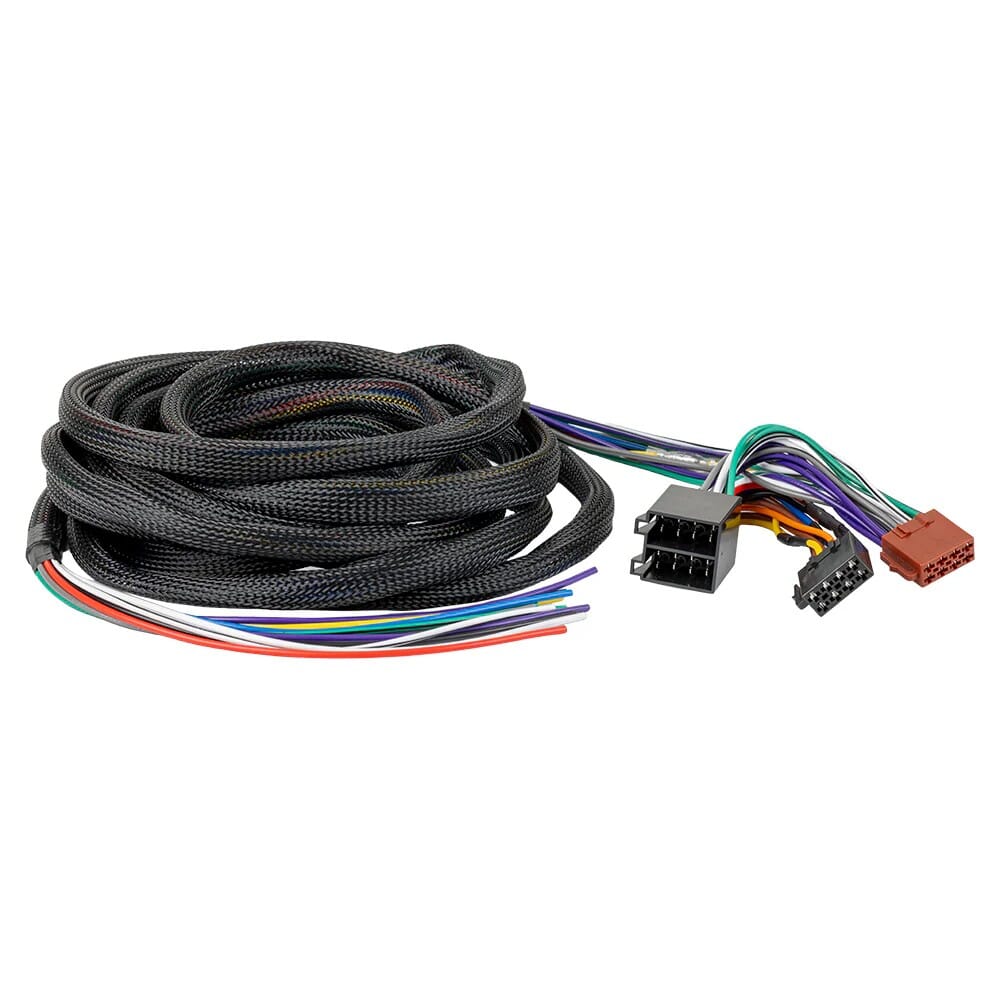

Auto-Connect UNIHLISO5 er et plug & play-kabelsett som gjør det enkelt å integrere en forsterker eller en DSP i et originalsystem uten å måtte gjøre inngrep i bilens ledningsnett. Adapteren kobles via ISO-kontakter og leverer både høynivåsignal fra høyttalerutgangene samt nødvendige strømtilkoblinger i samme kabel. Med en lengde på 5 meter er det ekstra god fleksibilitet for plassering av utstyr, for eksempel under sete eller i bagasjerom, samtidig som installasjonen forblir ren, tydelig og fullt reversibel.
- Plug & play-adapter via ISO-kontakter
- Gir høynivåsignal for DSP og forsterker
- Innebygde strømtilkoblinger: +12V, jord, remote og tenning
- 5 meter kabellengde for fleksibel installasjon
- Fargekodet i henhold til standard for enkel tilkobling
- Ingen klipping eller modifisering av originalt ledningsnett
- Passer ISO-baserte T-kabelsett
- Muliggjør helt reversibel installasjon
Alt i ett for smidig integrasjon
UNIHLISO5 samler både signal og strøm i ett og samme kabelsett. Det innebærer at du får ut høynivåsignal fra bilens originalsystem samtidig som du får tilgang til +12V, jord, remote og tenningstyrt spenning for å drive ekstern utstyr. Det forenkler installasjonen og reduserer behovet for separat kabellegging.
Fleksibel installasjon
Med en lengde på 5 meter gir kabelen enda større frihet til å plassere DSP eller forsterker der det passer best i bilen. Kabelsettet er fargekodet i henhold til standard, noe som gjør det enkelt å identifisere hver tilkobling og arbeide strukturert selv i mer omfattende installasjoner. De gule og svarte lederne kan kobles fra ved T-kabelsiden hvis grovere strømkabel trenger å trekkes direkte fra batteriet, og også remote- og tenningledere er utstyrt med kontakt for smidig omlegging eller separering.
Tilpasset for utvidelse
Ved installasjon av en ekstern forsterker eller en DSP med innebygd forsterker kan adapteren kombineres med en ISO-ISO høyttalerforlengelse. Det gjør det mulig å sende tilbake forsterket signal via bilens originalhøyttalerkabler, uten å trekke nye kabler ut til dørene.
Installationsanvisning
Gul: +12V konstant matning
Svart: Jord
Blå: Remote ut
Rød: Tenningstyrt +12V / ACC
Hvit: Venstre front +
Hvit/svart: Venstre front -
Grå: Høyre front +
Grå/svart: Høyre front -
Grønn: Venstre bak +
Grønn/svart: Venstre bak -
Lilla: Høyre bak +
Lilla/svart: Høyre bak -
Spesifikasjoner
Type: Plug & play ISO-adapter
Lengde: 5 m
Tilkoblinger: ISO (in/ut)
Signal: Høynivå høyttalersignal
Strøm: +12V konstant (gul), jord (svart), remote (blå), tenning (rød)
