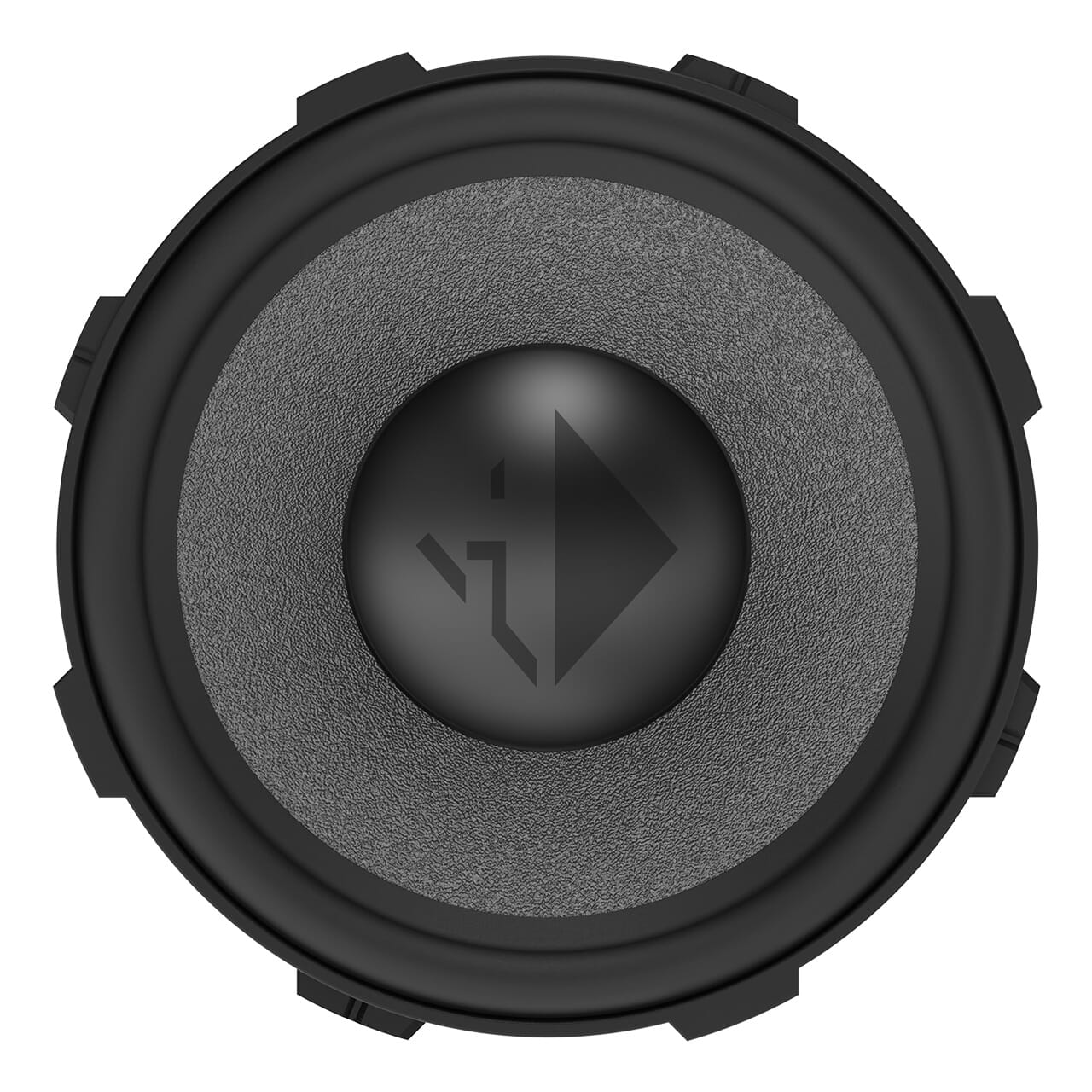

HELIX Ci5 M80FM-D3 CTR
HELIX COMPOSE - Den perfekte høyttaler for enhver komposisjon
Utsprunget fra de stadig økte kravene og utfordringene innen moderne bilteknologi, og den typiske jakten etter intelligente løsninger, har Audiotec Fischer gjort et progressivt redesign av eksisterende universelle høyttalersystemer til deres misjon. Resultatet? Deres innovative Helix Compose-plattform som sammen med mottoet "developed inside the vehicle" kombinerer klassiske universale høyttalere med fordelen av bilspesifikke systemer. Innovative materialer og nyeste teknologi blandet med smart og praktisk konstruksjon har sikret det beste fra to verdener i skjønn harmoni, nemlig høy effektivitet, fantastisk lydkvalitet og enorm dynamikk som passer i ethvert kjøretøy.
Lydsensasjonen for sofistikerte musikkelskere
HELIX COMPOSE i5-serien er bindeleddet mellom i7 og i3, skapt for sofistikerte musikkelskere med en tent ambisjon for en ekte hi-fi-opplevelse. Et kjærlighetsbarn av fenomenal lyd og uovertruffen praktisk nytte: Utviklet med visjonen om unike høyttalerhøydepunkter som også er virkelige problemløsere. Alle høyttalerimpedanser er perfekt matchet for kombinasjonen med våre HELIX og MATCH-forsterkere, noe som garanterer maksimal ytelse til enhver tid. I tillegg har vi implementert våre COMPOSE-eksklusive mekaniske teknologier som tilbyr uslåelige praktiske fordeler.
Presis bredbåndsytelse for krevende senterkanal-applikasjoner
Ci5 M80FM-D3 CTR er konstruert som et lydekte bredbåndselement for senterkanal-applikasjoner i flerveissystemer av høy kvalitet. Det brede, lineære frekvensområdet, den høye effekttåligheten og den sjenerøse lineære slaglengden muliggjør en eksepsjonelt klar, naturlig og dynamisk lyd- og tale-gjengivelse, selv ved høye lydvolumer.

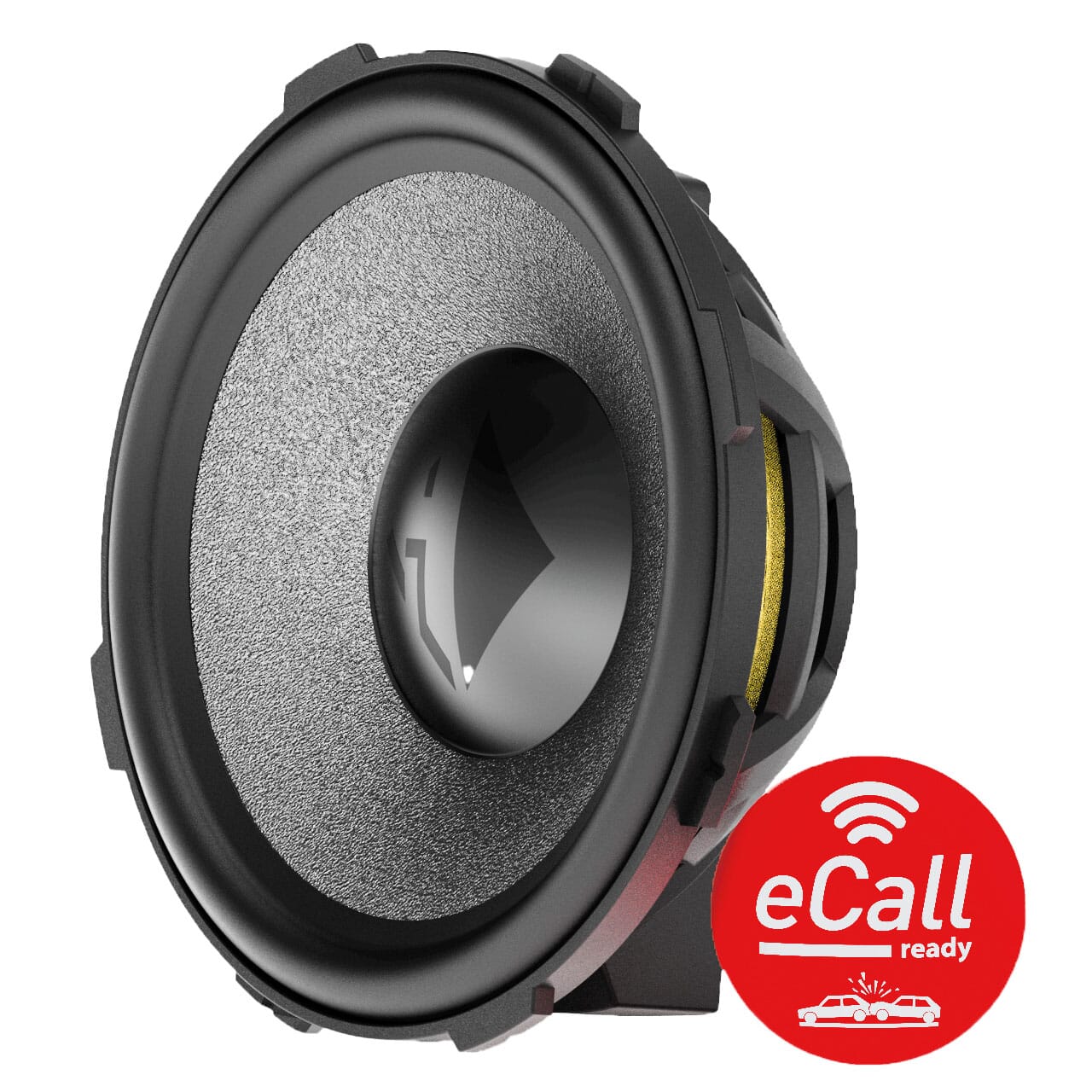

En nøkkelfunksjon hos Ci5 M80FM-D3 CTR er den separate talespolen for å støtte kjøretøyets automatiske nødanropsfunksjon. Mens den ene talespolen leder musikksignalet, gir den andre en separat tilkobling for det fabrikkmonterte eCall-systemet. Dette gjør at den originale senterhøyttaleren kan erstattes med en lydløsning av høy kvalitet uten å gå på kompromiss med denne viktige kjøretøyfunksjonen.
Takket være en betydelig redusert ytterdiameter sammenlignet med konvensjonelle 3 tommer / 80 mm elementer, tilbyr Ci5 M80FM-D3 CTR også fremragende integrasjonsfleksibilitet, for eksempel i trange fabrikkmonterte monteringsposisjoner ved hjelp av FlexMount-teknologi, uten at det går utover membranarealet. Dette gjør den perfekt egnet for krevende flerveissystemer, DSP-optimaliserte oppsett eller kjøretøy der presis lydgjengivelse og en kompakt formfaktor er like viktig. I tråd med bruksområdet som senterhøyttaler leveres Ci5 M80FM-D3 CTR som et enkelt element.
Gjennomført ingeniørkunst for dynamikk, effektivitet og lav forvrengning
Den bemerkelsesverdige ytelsen til Ci5 M80FM-D3 CTR er resultatet av en nøye avstemt kombinasjon av materialer og mekanisk design. Den silikonbelagte papirmembranen gir høy intern demping, en eksepsjonelt naturlig og presis lydgjengivelse og demper uønskede resonansfrekvenser. Den spesielt smale opphengstrukturen, hvor den innoverbrettede kanten er limt i en kompleks produksjonsprosess, fungerer i samspill med det innovative magnetsystemet for å tillate en stor lineær slaglengde, en nøkkelfaktor bak elementets høye effekttålighet og lave forvrengning, noe som sikrer trygg ytelse selv ved høye volumer.
Videre reduserer dette ytterdiameteren merkbart samtidig som det effektive membranarealet økes. Resultatet er en kompakt formfaktor kombinert med høy akustisk effektivitet. Designet fullføres med en støvkappe i aluminium som forbedrer ytelsen i øvre mellomtone, sammen med et kraftig push-pull neodymmagnetsystem som kombinerer høy effektivitet med minimal forvrengning, noe som bidrar vesentlig til den presise og dynamiske lydkarakteren til Ci5 M80FM-D3 CTR.
Høy effektivitet
HELIX COMPOSE står for smart ingeniørkunst og benytter derfor en svært effektiv 3 Ohms teknologi som harmonerer i perfekt samspill med alle HELIX- og MATCH-forsterkere, samtidig som den gir et tydelig merkbart pluss i effektivitet og maksimalt lydtrykk.
High-tech polymerchassis
Alle HELIX COMPOSE i7-, i5- og i3-høyttalerchassis er laget av en høyteknologisk polymerkompositt som i tillegg er forsterket med glasskuler. Resultatet er maksimal stabilitet med minimal egenresonans, samtidig som det eliminerer fluksmodulasjon i magnetsystemet og gir maksimal motstand mot termisk påvirkning. Sist, men ikke minst, tillater dette mye mer kompakte chassisdimensjoner og dermed forenklet installasjon under trange monteringsforhold.

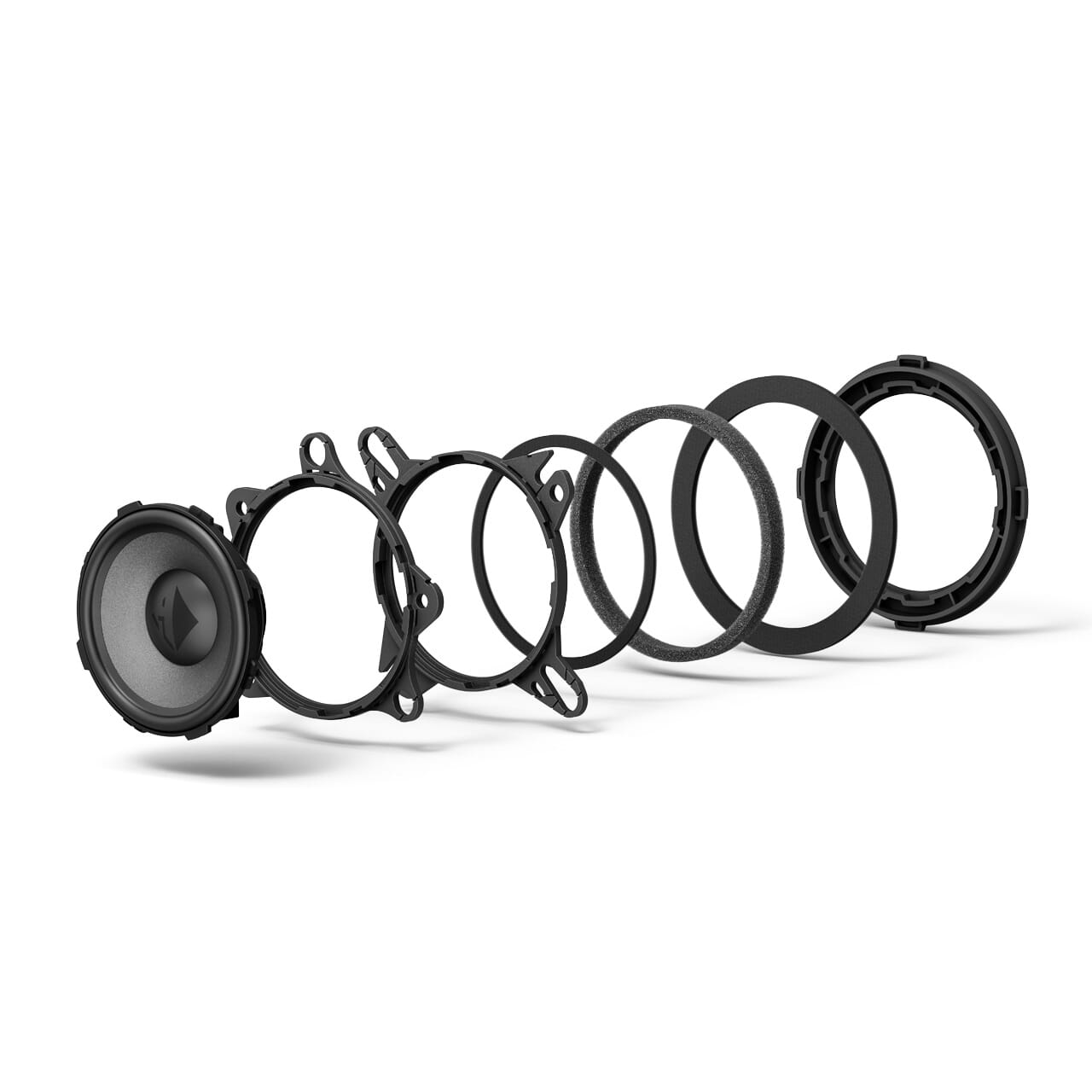

FlexMount80 - Universelt møter bilspesifikt
FlexMount er et monteringssystem basert på spesialutviklede adapterringer som gjør det mulig å installere COMPOSE FlexMount-høyttalere i et nesten uendelig antall kjøretøy. Dermed blir den universelle høyttaleren uanstrengt til en bilspesifikk høyttaler som enkelt kan monteres i kjøretøyets originale monteringsposisjon på en akustisk optimalisert måte med den passende FlexMount-adapterringen.
For enda større installasjonsfleksibilitet inneholder leveransen til Ci5 M80FM-D3 CTR også adapterringen CFMK80-100. Høyttaleren monteres direkte i denne adapteren, noe som gjør det mulig å kombinere den med separat tilgjengelige FlexMount100-adaptere for montering i bilspesifikke 4 tommer / 100 mm monteringsposisjoner.
FlexConnect - Én terminal for alle tilfeller
Med vår FlexConnect-terminal kan HELIX COMPOSE-høyttalere enkelt kobles direkte til det originale ledningsnettet i kjøretøyet, noe som opprettholder bilindustriens standard på kontaktforbindelsen og garanterer beskyttelse mot feil polaritet. I likhet med vårt FlexMount-system er denne teknologien basert på spesialutviklede, bilspesifikke adaptere.
Benytt FlexMount Finder hos Audiotec Fischer for oppdatert kompatibilitetsliste.
WireKits - Plug & Play på sitt beste
Våre WireKits kobler HELIX COMPOSE-komponentene til det originale ledningsnettet, eller valgfritt til delefilteret, på den mest komfortable måten. Med produksjon i henhold til de høye standardene i bilindustrien oppfyller disse låsbare adapterkablene alle krav til de krevende miljøforholdene som installatører møter i kjøretøy hver dag.
Egenskaper
- 3,15" / 80 mm avansert senterhøyttaler med eksepsjonell lydytelse og fleksible fysiske integrasjonsmuligheter
- Separat talespole for kompatibilitet med automatisk nødanropsfunksjon (eCall)
- Høy effektivitet og 3 Ohms teknologi for maksimert effektutbytte fra forsterkeren
- Silikonbelagt papirmembran for fremragende impulsrespons og uovertruffen frekvensrespons
- Høyteknologisk polymerkompositt-chassis forsterket med glasskuler for enorm stivhet og minimert egenklang
- Spesialformet gummioppheng for høy lineær slaglengde
- Dedikert produksjon av opphenget tillater en mindre installasjonsdiameter og et maksimert effektivt membranareal sammenlignet med typiske 80 mm høyttalere
- FlexConnect-terminal i bilindustristandard for rask, sikker og feilsikker tilkobling
- Kraftig push-pull neodymmagnetsystem for høyest mulig effektivitet og ekstremt lav forvrengning
- To universelle FlexMount80-monteringsringer for bilspesifikk tilpasning (f.eks. Mercedes, Porsche, Tesla osv.) eller universell bruk er inkludert i leveransen
- Leveres med CFM80-100 adapterring som muliggjør bruk av valgfrie bilspesifikke FlexMount100-adaptere for en akustisk optimalisert og profesjonell integrering i kjøretøyets originale monteringsposisjon
- Utformet for valgfrie, bilspesifikke WireKits som muliggjør integrering uten å skade bilens eksisterende ledningsnett
Tekniske data
Effekttålighet RMS / Maks.: 90 / 135 Watt
Impedans Z: 2 x 3 Ohm
Likestrømsmotstand Re: 3,1 Ohm
Frekvensrespons: 200 Hz - 16 000 Hz
Resonansfrekvens Fs: 175 Hz
Mekanisk Q-faktor Qms: 4,29
Elektrisk Q-faktor Qes: 2,15
Total Q-faktor Qts: 1,43
Ettergivenhet Cms: 260 µm/N
Ekvivalent luftvolum Vas: 0,44 L
Kraftfaktor B*I: 2,24 Tm
Følsomhet SPL: 87 dB @ 2,83 V / 1m | 83 dB @ 1W / 1m
Membranareal Sd: 36 cm²
Bevegelig masse Mms: 3,19 g
Membranmateriale: Silikonbelagt papirmembran
Mekanisk motstand Rms: 0,82 kg/s
Talespolediameter ø: 21 mm
Talespoleviklingshøyde: 7,3 mm
Maks. lineær slaglengde Xlin: +/- 2,5 mm
Maks. mekanisk slaglengde Xmax: +/- 4,5 mm
Ytterdiameter ø: 78,5 mm
Monteringsdiameter ø: 69,5 mm
Monteringsdybde: 30,1 mm
Egenskaper: FlexConnect-terminal, kraftig push-pull neodymmagnetsystem, FlexMount80
Kompatibilitet
FlexMount 80
FlexMount100 (i kombinasjon med CFM80-100)
FlexConnect innlegg
WireKits
Innhold i esken
1 x Ci5 M80FM-D3 CTR
1 x Universal FelxMount CFM80 MULTI.1 & MULTI.2
1 x Adaptor ring CFM80-100
1 x Universal connection cable
1 x FlexConnect inlay set (A, B, C, D)
1 x Speaker gasket
1 x Mounting material
 | | Ett av nøkkelelementene i Helix Compose-plattformen er det patenterte monteringssystemet FlexMount, og er basert på spesielt utviklede adapterringer. Denne teknologien lar deg installere Compose i7, i5 og i3-høyttalere i et nærmest uendelig antall bilmodeller - kun ved å bytte adapterring.
Avhengig av type Compose-høyttaler er adapterringer enten inkludert eller tilgjengelig som tilbehør. |
| | | |
 | | Helix Compose WireKits er Plug&Play på sitt beste. WireKits gir enkel og komfortabel kobling mellom Helix Compose komponenten og bilens originale ledningsnett, eller eventuelt til et delefilter med slik støtte.
Med utvikling tilpasset bilbransjens høye standarder møter disse koblingsadapterne alle kravene som venter i de tøffe miljøene biler utsettes for. |
