HELIX Ci5 M80FM-D3 CTR
HELIX COMPOSE - Den perfekte høyttaler for enhver komposisjon
Utsprunget fra de stadig økte kravene og utfordringene innen moderne bilteknologi, og den typiske jakten etter intelligente løsninger, har Audiotec Fischer gjort et progressivt redesign av eksisterende universelle høyttalersystemer til deres misjon. Resultatet? Deres innovative Helix Compose-plattform som sammen med mottoet "developed inside the vehicle" kombinerer klassiske universale høyttalere med fordelen av bilspesifikke systemer. Innovative materialer og nyeste teknologi blandet med smart og praktisk konstruksjon har sikret det beste fra to verdener i skjønn harmoni, nemlig høy effektivitet, fantastisk lydkvalitet og enorm dynamikk som passer i ethvert kjøretøy.
Høy effektivitet
HELIX COMPOSE står for smart ingeniørkunst og benytter derfor en svært effektiv 3 Ohms teknologi, som harmonerer i perfekt samspill med alle HELIX- og MATCH-forsterkere, og samtidig gir et tydelig merkbart pluss i effektivitet og maksimalt lydtrykk.
En allsidig basshøyttaler bygget for fleksible integrasjonsmuligheter

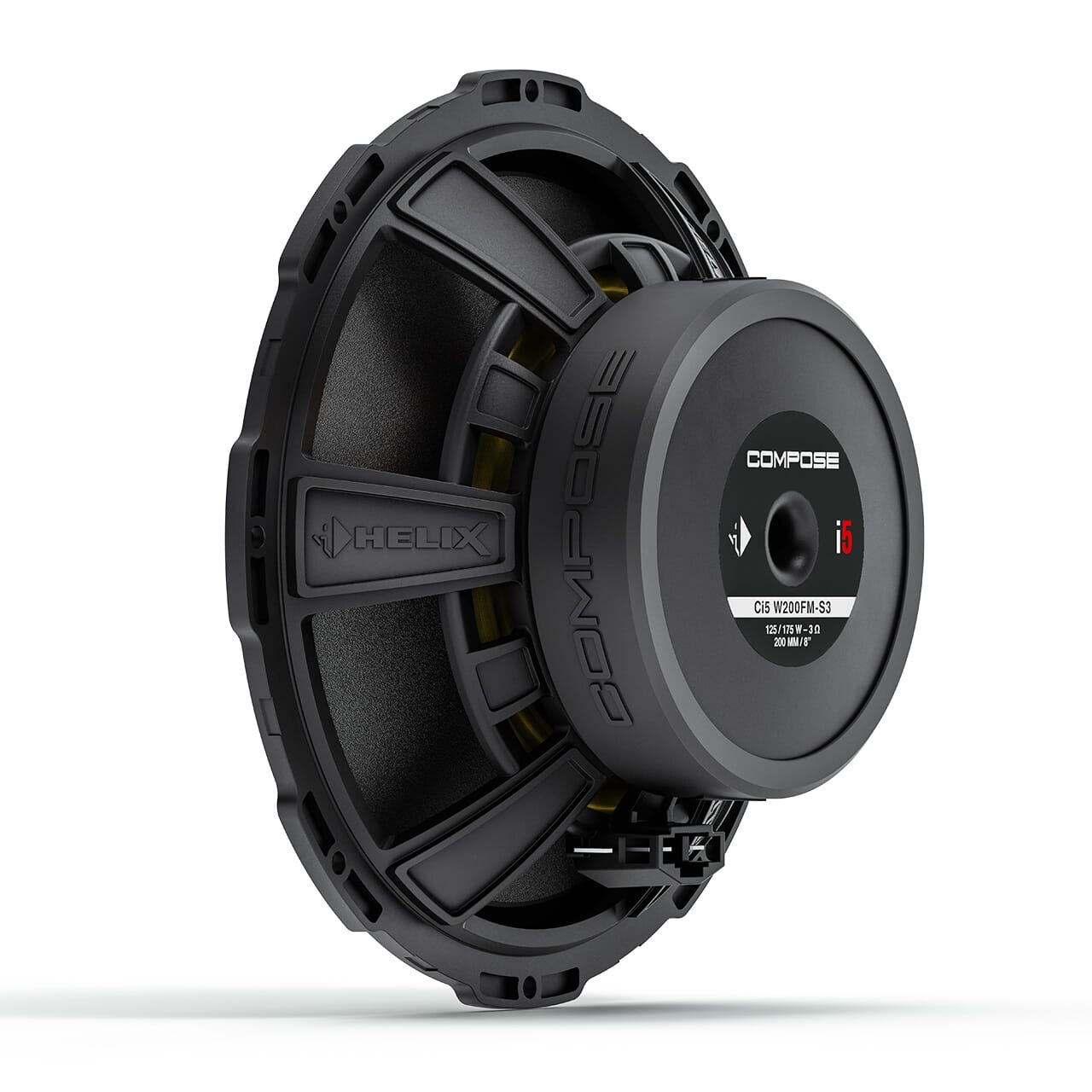

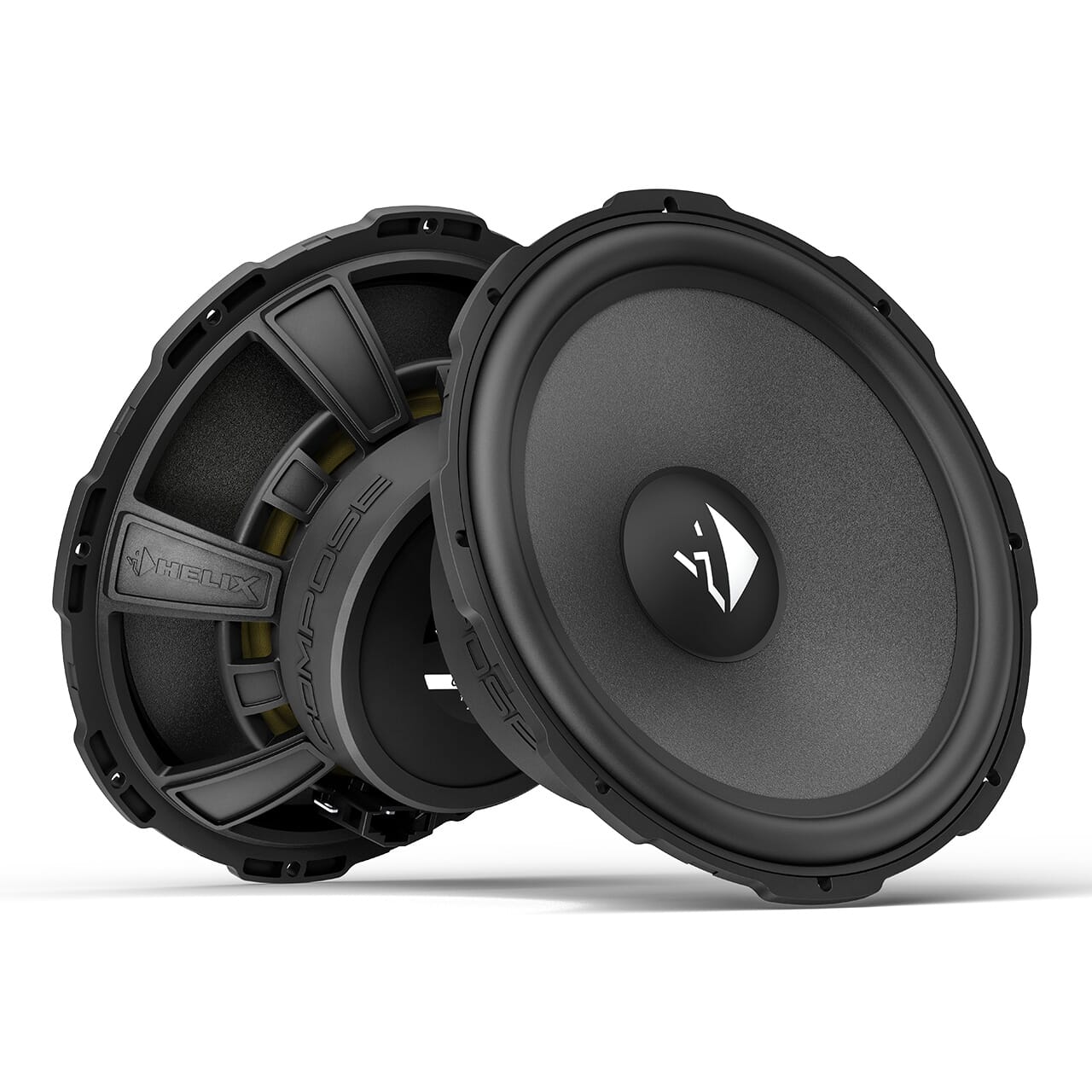

Ci5 W200FM-S3 er en avansert 8-tommers basshøyttaler som kombinerer dyp, kontrollert bass med en merkverdig bred mellomtonerespons for sin størrelse. Dette området gjør den til en ekte allrounder: i toveissystemer kan den dekke både bass og mellomtone som en midbasshøyttaler, mens den i treveisoppsett tar rollen som en dedikert basshøyttaler, noe som leverer imponerende dybde i lavfrekvensområdet og fantastisk dynamikk. I tillegg leverer den høyt lydtrykk og enestående effekttålighet, selv ved krevende lydvolumer.
Presisjonsingeniørkunst for kontroll, bassforlengelse og bredbåndet mellomtonegjengivelse
Ytelsen til Ci5 W200FM-S3 er resultatet av samspillet mellom flere nøye avstemte komponenter. I kjernen sitter en silikonbelagt papirmembran som er stiv, men likevel lett, og som gir høy demping og demper uønskede resonanser. Dette er grunnlaget for den brede mellomtoneresponsen som gir Ci5 W200FM-S3 dens fleksibilitet. Den kompletteres av en støvkappe i aluminium som reduserer delvise vibrasjoner rundt midten av membranen, og optimaliserer frekvensresponsen i den øvre mellomtonen ytterligere. En stor, 35 mm talespole håndterer høye effektnivåer og minimerer termisk kompresjon.
Til tross for sin kompakte ytterdiameter oppnår Ci5 W200FM-S3 det samme membranarealet som typiske 8-tommers elementer. Det spesialutviklede magnetsystemet tar dette enda lenger, da den eksepsjonelt sjenerøse lineære slaglengden leverer høyt lydtrykk og sterk effekttålighet i bassområdet, samtidig som elementet fortsatt når godt opp i den øvre mellomtonen. Resultatet er ytelse som taler for seg selv, målt og verifisert ved hjelp av KLIPPEL® Analyzer System.
High-tech polymerchassis
Alle HELIX COMPOSE i7-, i5- og i3-høyttalerchassis er laget av en høyteknologisk polymerkompositt, som i tillegg er forsterket med glasskuler. Resultatet er maksimal stabilitet med minimal egenresonans, samtidig som det eliminerer fluksmodulasjon i magnetsystemet og gir maksimal motstand mot termisk påvirkning. Sist, men ikke minst, tillater dette mye mer kompakte chassisdimensjoner og dermed forenklet installasjon under trange monteringsforhold.
FlexMount200 - Universelt møter bilspesifikt
FlexMount er et monteringssystem basert på spesialutviklede adapterringer, noe som gjør det mulig å installere COMPOSE FlexMount-høyttalere i et nesten uendelig antall kjøretøy. Dermed blir den universelle høyttaleren uanstrengt til en bilspesifikk høyttaler, som enkelt kan monteres i kjøretøyets originale monteringsposisjon på en akustisk optimalisert måte med den passende FlexMount-adapterringen.
Benytt FlexMount Finder hos Audiotec Fischer for oppdatert kompatibilitetsliste.
ProConnect - Den nye industristandarden
Vår innovative ProConnect-terminal er den nye industristandarden, og er en profesjonell tilkobling i bilindustristandard som gir en sikker tilkobling til våre WireKits, men som også tillater bruk av konvensjonelle høyttalerkabler eller bilspesifikke adapterkabler via flatstifter, noe som gir maksimal fleksibilitet i utformingen av lydoppgraderingen. Videre er tilkoblingen låsbar, tilbyr beskyttelse mot feil polaritet, og tåler høy elektrisk og mekanisk belastning.
WireKits - Plug & Play på sitt beste
Våre WireKits kobler HELIX COMPOSE-komponentene til det originale ledningsnettet, eller valgfritt til delefilteret, på den mest komfortable måten. Med produksjon i henhold til de høye standardene i bilindustrien oppfyller disse låsbare adapterkablene alle krav til de krevende miljøforholdene som installatører møter i kjøretøy hver dag.
Egenskaper
- 8" / 200 mm avansert basshøyttaler med eksepsjonell lydytelse og fleksible fysiske integrasjonsmuligheter
- Høy effektivitet og 3 Ohms teknologi for maksimert effektutbytte fra forsterkeren
- Silikonbelagt papirmembran kombinerer bredbåndsytelse med dyp, kontrollert bassgjengivelse
- Konstruert for maksimal fleksibilitet, og leverer imponerende dybde og fantastisk dynamikk i både 2-veis og 3-veis systemkonfigurasjoner
- Høyteknologisk polymerkompositt-chassis forsterket med glasskuler for enorm stivhet og minimert egenklang
- Spesialformet gummioppheng for høy lineær slaglengde
- Støvkappe i aluminium for redusert membraoppbrytning i senter og optimalisert frekvensrespons i øvre mellomtoneområde
- Stor 1,38" / 35 mm talespole sikrer minimal termisk kompresjon og høy effekttålighet
- Kompakte dimensjoner med maksimal ytelse, for til tross for den lille ytterdiameteren har denne basshøyttaleren det samme membranarealet som er kjent fra typiske 200 mm chassis
- ProConnect-terminal i bilindustristandard tillater bruk av konvensjonelle høyttalerkabler eller en rask, sikker og feilsikker tilkobling via valgfrie WireKits Kraftig magnetsystem med lav resonansfrekvens for ekstraordinær bass og imponerende lydtrykk
- Tekniske data er målt og verifisert ved hjelp av KLIPPEL Analyzer System
- Utformet for de valgfrie bilspesifikke FlexMount200-adapterne som muliggjør en akustisk optimalisert og profesjonell integrering i kjøretøyets originale monteringsposisjon
- Utformet for valgfrie, bilspesifikke WireKits som muliggjør integrering uten å skade bilens eksisterende ledningsnett
Tekniske data
Effekttålighet RMS / Maks.: 125 / 175 Watt
Impedans Z: 3 Ohm
Likestrømsmotstand Re: 3,2 Ohm
Frekvensrespons (i henhold til IEC 60268-23 18): 30 Hz - 8 450 Hz
Resonansfrekvens Fs: 57,1 Hz
Mekanisk Q-faktor Qms: 3,74
Elektrisk Q-faktor Qes: 0,84
Total Q-faktor Qts: 0,68
Ettergivenhet Cms: 344 µm/N
Ekvivalent luftvolum Vas: 21,7 L
Kraftfaktor B*I: 5,6 Tm
Følsomhet SPL: 93 dB @ 2,83 V / 1m | 89 dB @ 1W / 1m
Membranareal Sd: 211 cm²
Bevegelig masse Mms: 22,7 g
Membranmateriale: Silikonbelagt papirmembran
Mekanisk motstand Rms: 2,16 kg/s
Talespolediameter ø: 35 mm
Talespoleviklingshøyde: 15,6 mm
Maks. lineær slaglengde (82 % BL) Xlin: +/- 5,5 mm
Maks. mekanisk slaglengde Xmax: +/- 12,7 mm
Ytterdiameter ø: 195 mm
Monteringsdiameter ø: 173,5 mm
Monteringsdybde: 65,8 mm
Egenskaper: ProConnect-terminal, FlexMount200
Kompatibilitet
FlexMount200
WireKits
Innhold i esken
2 x Ci5 W200FM-S3
2 x Monteringsmateriell
 | | Ett av nøkkelelementene i Helix Compose-plattformen er det patenterte monteringssystemet FlexMount, og er basert på spesielt utviklede adapterringer. Denne teknologien lar deg installere Compose i7, i5 og i3-høyttalere i et nærmest uendelig antall bilmodeller - kun ved å bytte adapterring.
Avhengig av type Compose-høyttaler er adapterringer enten inkludert eller tilgjengelig som tilbehør. |
| | | |
 | | Helix Compose WireKits er Plug&Play på sitt beste. WireKits gir enkel og komfortabel kobling mellom Helix Compose komponenten og bilens originale ledningsnett, eller eventuelt til et delefilter med slik støtte.
Med utvikling tilpasset bilbransjens høye standarder møter disse koblingsadapterne alle kravene som venter i de tøffe miljøene biler utsettes for. |
