HELIX NEXT DSP ULTRA XT

En ny æra innen HELIX DSP-ytelse. HELIX DSP ULTRA XT markerer det nye toppunktet blant frittstående prosessorer fra HELIX. Som en ultra-high-end 16-kanals signalprosessor er den utviklet for moderne flerkanals lydoppgraderinger med de aller høyeste lydstandardene. Uansett hvor komplekst det fabrikkmonterte lydsystemet er, hvor varierte signalkildene er eller hvor ambisiøse kravene er, setter DSP ULTRA XT en ny standard innen high-end bilstereo med sine omfattende tilkoblingsmuligheter, toppmoderne signalbehandling og enestående lydytelse. Resultatet er en HELIX-prosessor på neste nivå som redefinerer grensene for førsteklasses lydsystemer, selvfølgelig produsert i Tyskland.

Maksimal fleksibilitet og tilkoblingsmuligheter for krevende flerkanalsoppgraderinger
HELIX DSP ULTRA XT tilbyr eksepsjonelle tilkoblingsmuligheter for krevende flerkanalsoppgraderinger og komplekse integrasjoner i moderne kjøretøymiljøer. Med 8 RCA-innganger, 12 høynivåinnganger, én optisk og én koaksial SPDIF-inngang, én optisk SPDIF-utgang, Extension Card 2.0-plass og USB PerfectStream via USB-C, er en rekke analoge og digitale signalveier tilgjengelige. Dette gjør at DSP ULTRA XT fleksibelt kan kobles til et bredt utvalg av kilder, fabrikkmonterte lydsystemer og high-end systemkonsepter.

Den 12-kanals høynivåinngangen med en inngangsfølsomhet på opptil 32 V RMS muliggjør sømløs tilkobling av kraftige fabrikkforsterkere, og gir ideelle forhold for integrering i moderne OEM-lydsystemer. For digital signalinngang av høy kvalitet er både en optisk og en koaksial SPDIF-inngang tilgjengelig, noe som er ideelt for direkte tilkobling av digitale signalkilder som høyoppløselige spillere. Den optiske SPDIF-utgangen muliggjør også digital signaloverføring til etterfølgende komponenter.

Samtidig fungerer DSP ULTRA XT som et sentralt digitalt knutepunkt i kjøretøyet. Internt gir den kraftige DSP-arkitekturen med 12 inngangskanaler, 8 virtuelle kanaler og 16 behandlede utgangskanaler grunnlaget for maksimal fleksibilitet i signalrutering, kildeintegrering og kanalhåndtering. I tillegg tillater USB-C-inngangen med den innovative USB PerfectStream-teknologien at høyoppløselige lydsignaler på opptil 192 kHz / 32-bit overføres tapsfritt direkte inn i prosessoren. AISA-målinger og konfigurasjon via DSP PC-Tool 6 kan også utføres enkelt via den samme tilkoblingen.

Den integrerte Extension Card 2.0-plassen utvider tilkoblingsmulighetene etter behov med ekstra grensesnitt som Bluetooth HD Audio, flere analoge innganger eller fremtidige moduler. Funksjonssettet kompletteres av Smart Control Port (SCP), som muliggjør tilkobling av fjernkontroller og ekstra tilbehør med integrert strømforsyning. Resultatet er en fremtidsrettet DSP-plattform som kombinerer eksepsjonell systemfrihet med toppmoderne digital tilkobling.

High-end signalbehandling med ESS SABRE-teknologi
High-end-standarden til DSP ULTRA XT kommer spesielt til syne i bruken av komponenter av høyeste kvalitet. Signalomformingen håndteres av kraftige A/D- og D/A-omformere fra ESS Technology med HyperStream IV-arkitektur samt SABRE- og SABRE HIFI-teknologi. Denne omformerteknologien har et enestående rykte i lydverdenen, og gir grunnlaget for en eksepsjonelt presis, støyren og forvrengningsfri signalbehandling. Resultatet er en spesielt ren, detaljert og dynamisk musikkgjengivelse som gjør selv de fineste nyanser hørbare.

Med et signal/støy-forhold på 128 dB, total harmonisk forvrengning på < 0,0003 % THD+N, intermodulasjonsforvrengning på < 0,0008 % og en maksimal utgangsspenning på 8 volt, beviser DSP ULTRA XT sin enestående detaljoppløsning, dynamikk og lydkontroll. Intern signalbehandling ved 96 kHz / 32-bit muliggjør en lydbåndbredde på opptil 44 kHz, og understreker dens gjennomførte design for høyoppløselig avspilling. Den innovative lydsignalveien minimerer forstyrrelser og forvrengning, mens bruken av førsteklasses RCA-kontakter av høy kvalitet sikrer en pålitelig, mekanisk stabil tilkobling og permanent ren signaloverføring.

High-end ned til minste komponent
Den eksepsjonelle kvalitetsstandarden til HELIX DSP ULTRA XT stopper ikke med omformerteknologi, prosessorkraft og tilkoblingsmuligheter, den gjenspeiles i utvalget og tilpasningen av hver enkelt maskinvarekomponent. I en signalprosessor i denne klassen kan selv en tilsynelatende standard komponent ha en avgjørende innvirkning på målt ytelse, støyegenskaper og lydkvalitet.

Utgangene har koblingskondensatorer produsert eksklusivt for Audiotec Fischer, spesielt utviklet for lydapplikasjoner og optimalisert for en minimal tapsfaktor. De slipper lydsignalet gjennom så nøytralt og tapsfritt som mulig, uten lydfarging eller målbar forvrengning. På kritiske punkter i signalveien sikrer tynnfilmmotstander med høye toleranser og et maksimalt avvik på 0,1 % høyeste presisjon, noe som er en avgjørende forutsetning for den enestående målte ytelsen til DSP ULTRA XT.

Strømforsyningen til A/D- og D/A-omformerne er også konsekvent utformet for maksimal signalrenhet: Spesielle lineære spenningsregulatorer fra ESS Technology skaper optimale driftsforhold for ekstremt støyren og forvrengningsfri omforming av selv de minste lydsignaler. Hver av de tre A/D-omformerne og begge D/A-omformerne er utstyrt med sin egen dedikerte strømforsyning, slik at gjensidig forstyrrelse mellom omformerkanalene er strukturelt utelukket.

Et nyutviklet analogt inngangstrinn med ekstremt høy undertrykking av fellesmodusstøy holder uønskede forstyrrelser borte fra lydsignalet før det i det hele tatt når signalveien. I tillegg brukes spesielt støyrene og forvrengningsfrie SoundPlus? operational amplifier-kretser fra Texas Instruments i inn- og utgangstrinnene, noe som viser gjennomført ingeniørkunst på alle nivåer.

TwinDSP Power
Prosessorkraft kan bare erstattes av enda mer prosessorkraft, og det er nettopp derfor DSP ULTRA XT er utstyrt med to ekstremt kraftige 64-bit «fixed-point» lydsignalprosessorer. Med utrolige 2,4 milliarder MAC-operasjoner per sekund gir de det enorme prosessointasjonsrommet som kreves for omfattende lydjustering av alle interne kanaler i kombinasjon med signalbehandling av høyeste kvalitet. For optimal konfigurasjon tilbyr ULTRA XT tolv separat behandlingsbare inngangskanaler, åtte behandlingsbare virtuelle kanaler og seksten behandlingsbare utgangskanaler, noe som muliggjør omfattende justeringsmuligheter og en rekke lydfunksjoner.

ACO ? Avansert 32-bit CoProcessor-plattform
Rask prosessorkraft som ikke bare finnes i signalveien: Den spesielt kraftige 32-bit ACO-plattformen håndterer alle styringsoppgaver og gir det avgjørende hastighetsløftet, spesielt ved datakommunikasjon med vår DSP PC-Tool-programvare, men også ved lynrask veksling mellom opptil ti mulige lydoppsett. ACO tilbyr imidlertid mye mer, fantastiske lydeffekter som Augmented Bass Processing eller RealCenter, dynamisk behandling som Dynamic Loudness Control (DLC) eller Remote Tone Control (RTC) er implementert, i tillegg til en kanalseparert inngangs-EQ inkludert Advanced Input Signal Analyzer (AISA) for enkel analyse og kompensasjon av inngangssignaler fra fabrikkradioer som allerede inneholder et lydoppsett.

Maksimal kontroll med DSP PC-Tool 6
Selvsagt kan HELIX DSP ULTRA XT konfigureres via vår profesjonelle, men likevel eksepsjonelt intuitive DSP PC-Tool 6-programvare. De tallrike justeringsmulighetene lar ingenting være å ønske, og muliggjør ekstremt presis lydjustering, selv i svært komplekse flerkanalskonfigurasjoner.

Takket være utvidede DSP-funksjoner, intelligent automatisering og kraftige algoritmer som TuneEQ, TuneToTarget eller AISA, støttes lydjusteringsprosessen ytterligere og gjøres betydelig mer effektiv i praksis. Samtidig sikrer den optimaliserte brukerveiledningen i DSP PC-Tool 6 at ethvert oppsett kan tilpasses ned til minste detalj til de akustiske forholdene i kjøretøyet og individuelle lyttepreferanser, for en lydopplevelse på høyeste nivå.

Virtual Channel Processing - Moderne signalrutering
Tilpasningen til moderne fabrikkmonterte lydsystemer via et økende antall innganger har en vesentlig innvirkning på kompleksiteten til signalruteringen inne i forsterkeren. Spesielt når flere inngangssignaler blandes sammen og deretter splittes opp igjen i flerveissystemer, når konvensjonelle ruteringskonsepter raskt sine grenser. Audiotec Fischers flertrinns «Virtual Channel Processing», i kombinasjon med den anerkjente brukervennlige DSP PC-Tool-programvaren, gjør det enkelt å realisere selv svært komplekse systemkonfigurasjoner. I tillegg gjør det det mulig å fritt tildele våre egne FX-lydeffekter som «RealCenter» eller «Augmented Bass Processing».

Neste nivå av teknologi i et high-end utseende

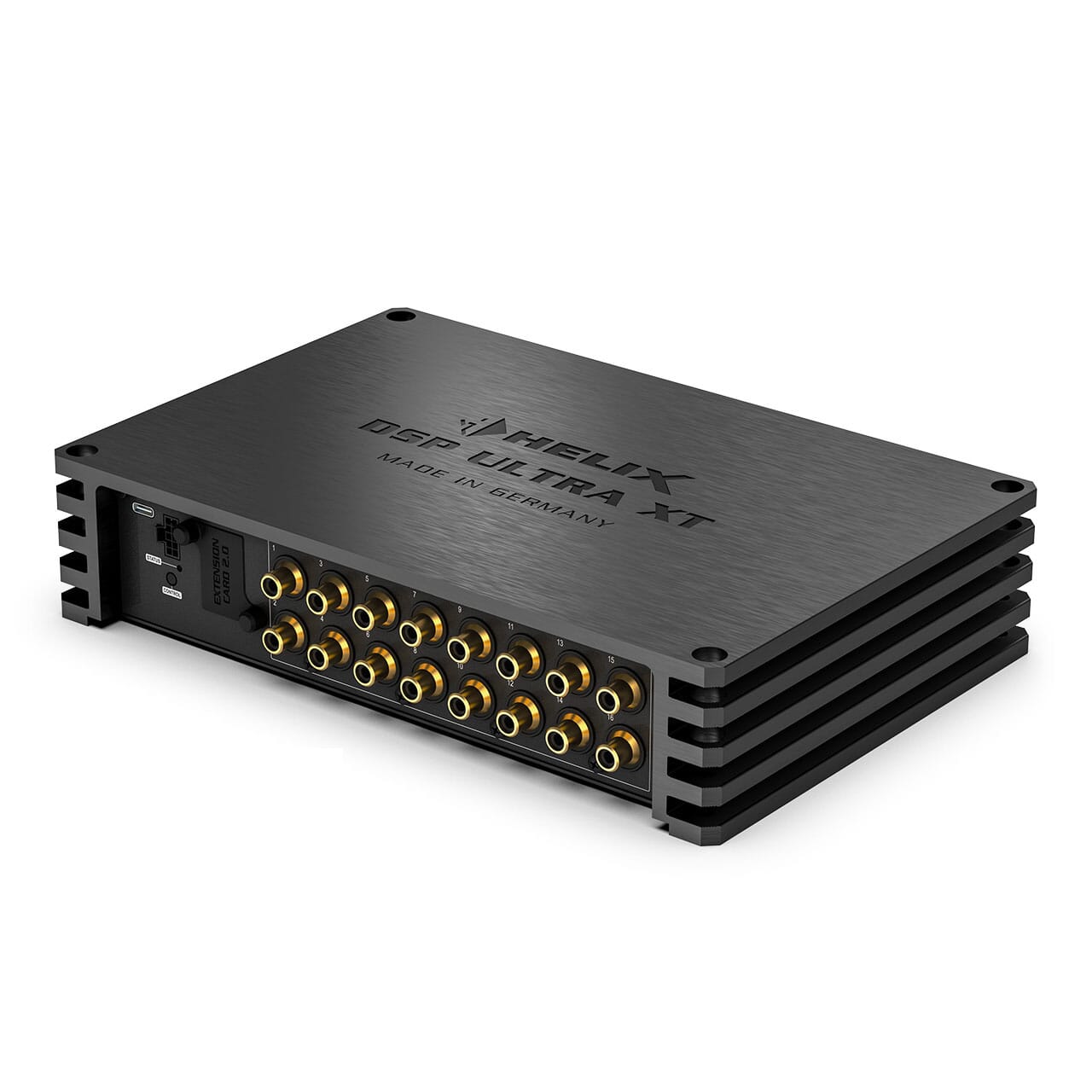

HELIX DSP ULTRA XT understreker sine teknologiske ambisjoner på utsiden. Det nye, markante husdesignet med kjøleribbeutseende, avfasede kanter og førsteklasses RCA-kontakter gjør den eksepsjonelle standarden til denne signalprosessoren synlig ved første øyekast. Til tross for sitt enorme utvalg av funksjoner tilbyr DSP ULTRA XT en kompakt formfaktor, noe som støtter praktisk integrering i kjøretøyet.

Egenskaper

• 16-kanals high-end frittstående DSP for krevende flerkanals lydoppgraderinger
• TwinDSP Power, to ekstremt kraftige «fixed point» lyd-DSP-er med 64-bit oppløsning og 2,4 milliarder MAC-operasjoner per sekund for en omfattende lydtilpasning av alle behandlede kanaler:

  • 12 inngangskanaler
  • 8 virtuelle kanaler
  • 16 utgangskanaler
• Høyyytelses ESS Technology A/D-omformer med HyperStream® IV-arkitektur og SABRE-teknologi samt D/A-omformer med HyperStream® IV-arkitektur og SABRE HIFI®-teknologi for eksepsjonelt ren signalkvalitet, høy detaljoppløsning og presis, støyren og forvrengningsfri signalbehandling fra inngang til utgang.
• EV-Ready, utvidet inngangsspenningsområde opptil 18 V for stabil drift selv i elbiler med økt spenning i ledningsnettet.
• Toppmoderne lydsignalvei for minimert forvrengning og uovertruffen lydkvalitet.
• Førsteklasses RCA / Cinch-kontakter for pålitelige, mekanisk stabile signaltilkoblinger og permanent ren signaloverføring.
• Kraftig 12-kanals høynivåinngang med opptil 32 V RMS inngangsfølsomhet og ADEP.3-krets for sømløs integrering i fabrikkmonterte lydsystemer.
• USB PerfectStream-teknologi, tapsfri høyoppløselig strømming av lyd (opptil 192 kHz / 32-bit), AISA-måling (Advanced Input Signal Analyzer) og samtidig DSP-konfigurasjon via USB-C.
• VCP (Virtual Channel Processing) tilbyr enestående fleksibilitet ved konfigurasjon av komplekse lydsystemer, takket være:
  • Gruppe-equalizere på tvers av kanaler som påvirker flere utgangskanaler samtidig
  • Flerveis høyttalerkonfigurasjon av DSP-lydeffekter (SFX)
  • Tilleggsfunksjoner som Rear Attenuation
• ACO, avansert 32-bit CoProcessor-plattform for system- og DSP-funksjoner som:

  • AISA (Advanced Input Signal Analyzer) og InputEQ for enkel analyse og korrigering av inngangssignaler
  • DLC (Dynamic Loudness Control) og RTC (Remote Tone Control) for volumavhengig dynamisk justering av diskant og bass
  • Egenutviklet TuneEQ-funksjon for automatisert justering av inngangs-, virtuelle og utgangs-equalizere
  • SFX Sound Effects, Augmented Bass Processing, RealCenter & Co.
• Extension Card 2.0-plass for systemutvidelser som Bluetooth HD audio streaming, ekstra analoge innganger eller fremtidige signalkilder.
• To digitale innganger (optisk og koaksial) samt én optisk digital utgang i SPDIF-format muliggjør en hel-digital signalvei fra kilden til den tilkoblede komponenten.
• Kompakt, fremtidsrettet SCP (Smart Control Port) for tilkobling av fjernkontroller og tilbehør.
• Nytt, markant husdesign med kjøleribbeutseende, avfasede kanter og førsteklasses RCA / Cinch-kontakter, som synlig understreker prosessorens high-end-standard og ektraordinære ytelse.
• Maksimal kontroll med DSP PC-Tool 6, profesjonell programvare for presis forsterkerkonfigurasjon og nøyaktig lydjustering i kjøretøyet

ESS signalomformere
Når hver detalj teller, må omformingen være i referanseklasse. Det er derfor HELIX NEXT DSP ULTRA XT har førsteklasses A/D- og D/A-omformere fra ESS Technology med HyperStream IV-arkitektur samt SABRE- og SABRE HiFi-teknologi, udbredt ansett som en gullstandard innen high-end ADC- og DAC-design. Dette skaper et eksepsjonelt førsteklasses grunnlag for hele signalbehandlingen i prosessoren.

Resultatet er presis omforming med høyt dynamikkområde og ekstremt lav forvrengning, noe som bevarer fine detaljer, klangmessige nyanser og romlig informasjon med fremragende klarhet. For lytteren betyr dette maksimal gjennomsiktighet, presis detaljgjengivelse og en naturlig lydsignatur fra inngang til utgang.

USB PerfectStream
USB PerfectStream-teknologien utvider signalprosessoren med et kraftig, toveis USB-lydgrensesnitt. Den muliggjør tapsfri høyoppløselig strømming av lyd med opptil 192 kHz / 32-bit, slik at musikkinnhold eller testsignaler kan strømmes direkte fra en datamaskin eller smarttelefon og inn i prosessoren.

I tillegg tillater USB PerfectStream at lyddata fra individuelle DSP-kanaler sendes tilbake til datamaskinen i sanntid og høy oppløsning. Dette gjør det mulig å behandle og finjustere disse signalene i vår Advanced Input Signal Analyzer, hvor inngangsbehandlingen brukes til å korrigere og optimalisere dem med presisjon.

Smart høynivåinngang ADEP.3
Moderne, fabrikkmonterte bilradioer benytter avanserte metoder for å diagnostisere tilkoblede høyttalere. Spesielt den nyeste generasjonen bilradioer er utstyrt med avanserte overvåkingsfunksjoner, noe som ofte kan føre til feilmeldinger eller tap av spesifikke funksjoner (f.eks. fader-funksjon) når en vanlig signalprosessor kobles til.

ADEP.3-kretsen (Generasjon 3) møter kravene til disse avanserte OEM-systemene og sikrer sømløs integrering. Systemet styres av ACO-plattformen, er fremtidsrettet og utformet for å fleksibelt tilpasse seg endringer i kjøretøyets radiodiagnostikk.

Dette garanterer maksimal kompatibilitet med nesten alle fabrikkmonterte hovedenheter, uten å belaste høyttalerutgangene unødvendig ved høye volumnivåer.

Power Save Mode
Power Save Mode gjør det mulig å redusere strømforbruket til lydsystemet betraktelig når intet musikksignal oppdages over en viss tidsperiode.

Når strømsparingsmodus er aktiv, slås styrestrømutgangen (remote output) automatisk av. Så snart et musikksignal oppdages igjen, går enheten tilbake til normal drift innen ca. 2 sekunder. Utkoblingsforsinkelsen kan justeres eller deaktiveres helt via DSP PC-Tool-programvaren.

Start-Stop-kapasitet
Den regulerte strømforsyningen sikrer en konstant intern forsyningsspenning selv under korte spenningsfall helt ned til 6 Volt (f.eks. under motorstart), slik at enhetens funksjonalitet forblir stabil og upåvirket.

TuneEQ
TuneEQ er en ekstremt fleksibel og spesielt enkel funksjon for automatisert frekvensresponskorrigering. Én enkelt måling per lydkanal eller kanalpar med en egnet målemikrofon (f.eks. vårt AMI Tuning Kit) er nok til at TuneEQ selvstendig og presist justerer equalizerne til den ønskede referansekurven. TuneEQ bruker det fulle funksjonssettet til den parametriske equalizeren, inkludert senterfrekvens, Q-faktor og forsterkningsjustering. Og siden de svært komplekse matematiske operasjonene som kreves for dette kjører i bakgrunnen, sparer du også mye tid når du optimaliserer lyden med TuneEQ.

RealCenter
«RealCenter»-funksjonen er en algoritme utviklet av Audiotec Fischer som fremhever musikkinformasjonen som er til stede i både venstre og høyre frontkanal for å skape et unikt sentersignal. I motsetning til vanlige prosedyrer, der kanalene bare summeres opp, styres intensiteten til sentersignalet også dynamisk av det stereofoniske informasjonsinnholdet i venstre og høyre kanal.

Det høres komplisert ut, men effekten er forbløffende: Det betyr at hvis bare den venstre eller høyre kanalen leverer et lydsignal, vil ikke senterkanalen gjenta signalet. Ved vanlige algoritmer reduseres volumnivået på senterkanalen bare med 6 dB (= halvt volumnivå). Audiotec Fischers «RealCenter» muliggjør et unikt, utvidet lydbilde for både sjåfør og passasjer samtidig. Dermed er ulempene med en konvensjonell senterkanal, som et påtrengende, lite lydbilde, en saga blott.

Augmented Bass Processing
Audiotec Fischers egenutviklede «Augmented Bass Processing», bestående av de to revolusjonerende lydfunksjonene «Dynamic Bass Enhancement» og «SubXpander», er spesielt developed for å forbedre bassgjengivelsen til subwoofere dramatisk.

«Dynamic Bass Enhancement» kombinerer på en genial måte maksimal dypbass og høyeste lydtrykk, uavhengig av musikkstil eller klangkontroller i hovedenheten. Avhengig av inngangssignalet forsterker «Dynamic Bass Enhancement» det lavere frekvensområdet og varierer avskjæringsfrekvensen til subsonic-filteret. Resultatet er en betydelig kraftigere og dypere bassrespons ved lave og middels volumnivåer, uten risiko for å overbelaste subwooferen hverken mekanisk eller elektrisk ved høye volumnivåer. Det er ganske enkelt fascinerende hvilken bassytelse som plutselig er mulig.

Hvis du ønsker en enda dypere og mørkere bassgjengivelse, kan «SubXpander» aktiveres i tillegg. Da legges det til subharmoniske toner til grunntonene i frekvensområdet mellom 50 og 100 Hz.


Tekniske data

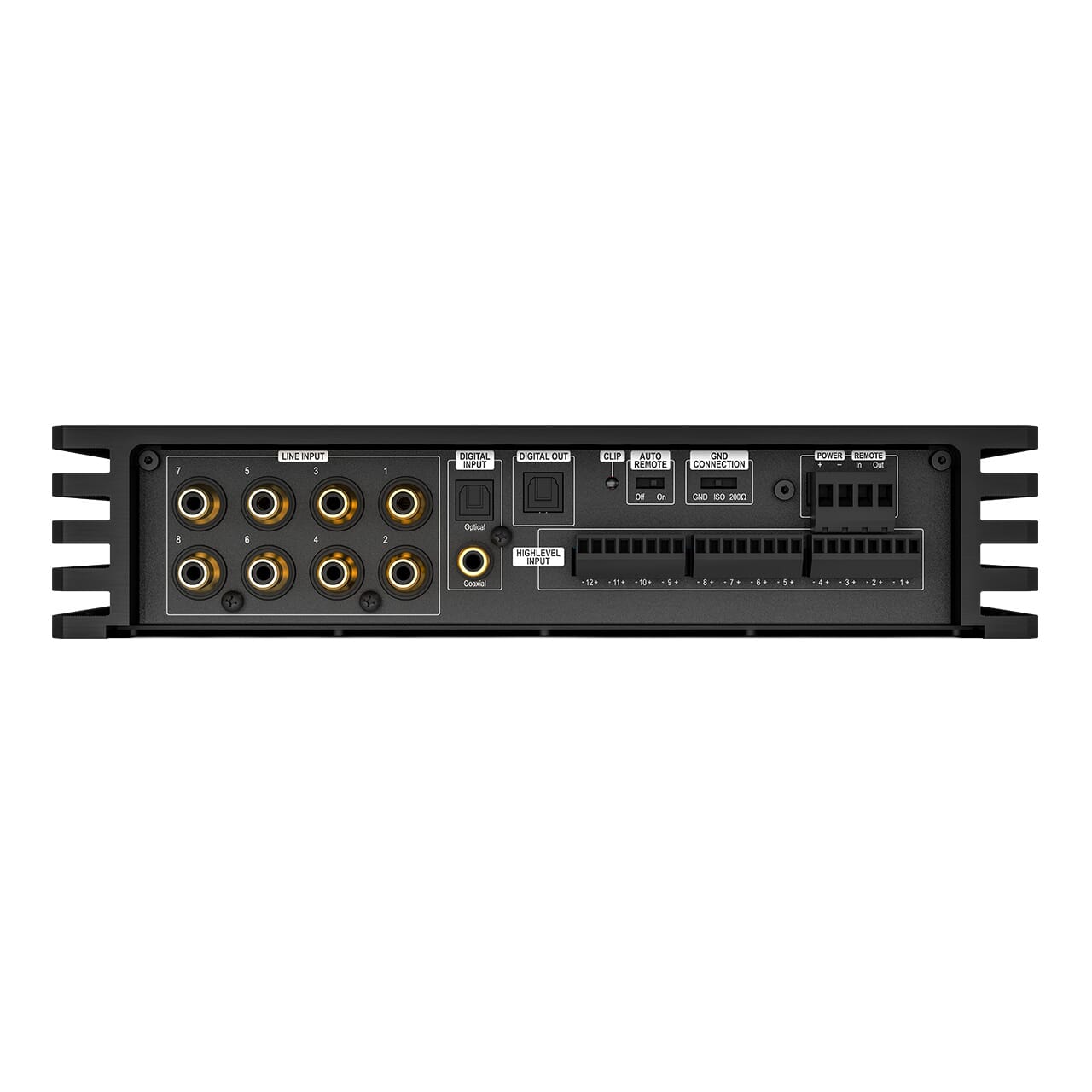

Innganger
8 x RCA / Cinch
12 x Høynivå høyttalerinngang
1 x Optisk SPDIF (24 - 96 kHz)
1 x Koaksial SPDIF (24 - 192 kHz)
1 x Extension Card 2.0
1 x USB PerfectStream (44,1 - 192 kHz)

Inngangsfølsomhet
RCA / Cinch: 1 - 8 Volt
Høynivå: 4 - 32 Volt

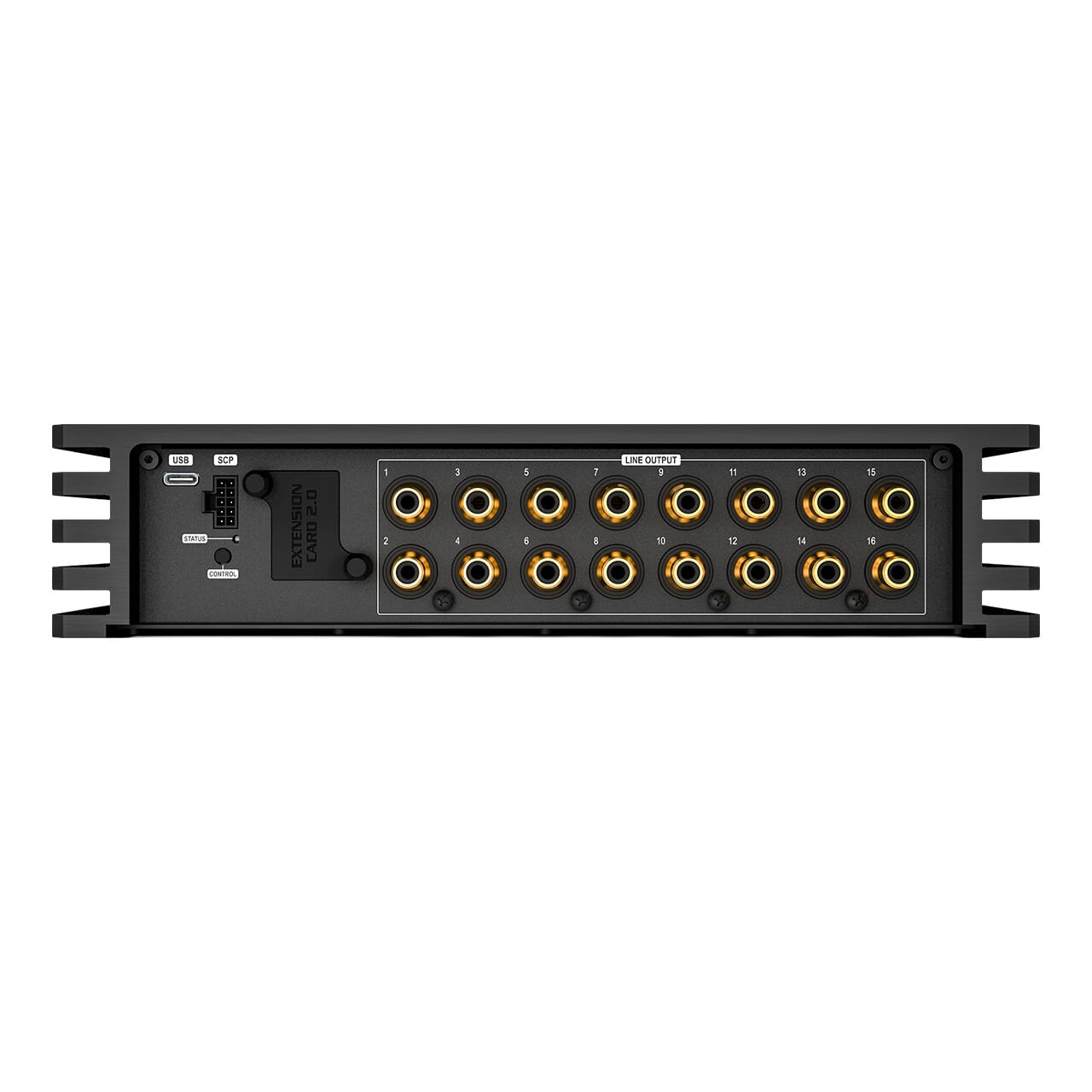

Utganger
16 x RCA / Cinch
1 x Optisk SPDIF (96 kHz)
1 x Remote Ut

Utgangsspenning
8 Volt Frekvensrespons: 10 Hz - 44 000 Hz DSP-oppløsning: 64 Bit DSP-kraft: 2 x 295 MHz (2,4 milliarder MAC-operasjoner/sekund) Samplingsfrekvens: 96 kHz DSP-type: 2 x Lydsignalprosessor

Signalomformere
ADC: ESS Technology ES9841Q med HyperStream IV-arkitektur og SABRE-teknologi
DAC: ESS Technology ES9081Q med HyperStream IV-arkitektur og SABRE HIFI-teknologi

Signal/støy-forhold digital inngang (A-veid @ 1 kHz): 128 dB
Signal/støy-forhold analog inngang (A-veid @ 1 kHz): 116 dB
Total harmonisk forvrengning (THD+N @ 1 kHz) digital inngang: <= -110 dB / 0,0003 %
Total harmonisk forvrengning (THD+N @ 1 kHz) analog inngang: <= -108 dB / 0,0004 %
Intermodulasjonsforvrengning (IMD) @ 1 kHz digital inngang: <= -102 dB / 0,0008 %
Intermodulasjonsforvrengning (IMD) @ 1 kHz analog inngang: <= -102 dB / 0,0008 %
Krysstale @ 10 kHz: > 100 dB

Driftsspenning: 9,6 - 18 Volt (maks. 5 sekunder ned til 6 Volt)
Märkestrøm / Effekt: DC 12 V ? 1,2 A maks.
Strømforbruk: 800 mA
Maks. remote utgangsstrøm: 500 mA
Driftstemperaturområde: -40 °C til +70 °C

Tilleggsfunksjoner
Extension Card 2.0-plass
GND-tilkoblingsbryter
Smart Control Port
32 Bit CoProcessor
ADEP.3-krets
Auto Remote-bryter
USB-C
USB PerfectStream

Mål (H x B x D): 55 x 255,6 x 170 mm

I esken
1 x  HELIX NEXT DSP ULTRA XT
1 x USB-C kabel med USB-A adapter
1 x Monteringsmateriell
1 x Instruksjonsbok
