Høykvalitets 8-kanals DSP
HELIX DSP.3S er Audiotec's nye definisjon av standarden for digitale signalprosessorer. Denne 8-kanals DSP'en er kontinuerlig forbedret og innehar en rekke forbedringer. Foruten den obligatoriske optiske inngangen har den også en coaxial digital inngang som gir de beste forutsetninger for å koble til høyoppløste signalkilder med samplingsfrekvens opp til 192 kHz.
-- Bass Brothers forklarer --
Hva er en DSP?
En digital signalprosessor - forkortet DSP - er "hjernen" i ethvert hifi-oppsett i bil. DSP fungerer som en styringsenhet for lydkilder i bilen og kompenserer for de ikke optimale monteringslokasjonene av høyttalerelementer. Den fungerer som en forforsterker, hvor man kobler til alle lydsignaler inn, og gir rene og korrigerte linjesignal ut til effektforsterker. Med en DSP vil man ved hjelp av PC-programvaren kunne justere lyden slik DU vil ha den, og benytte mange funksjoner og finesser du kan lese mer om lenger ned i teksten. Fordeler med høyoppløst (HiRes) lyd vil også først oppnås med DSP.
Så når det kommer til best mulig integrasjon, tilpasning og styring av ditt hifi-system er Helix DSP et absolutt must.
Avansert teknologi for ultimat High-Res lydopplevelse
64-bits DSP fra den nyeste Sigma350 generasjonen med gjennomgående høyoppløst signalprosessering og samplingsfrekvens opp til 96 kHz, samt BurrBrown D/A og A/D konvertere sørger for enestående lydkvalitet. Dette gjør DSP.3S perfekt forberedt for behandling av høyoppløselige lydsignaler med en båndbredde på mer enn 40 kHz.
ACO - Advanced 32 Bit CoProcessor-plattform
Selvfølgelig er DSP.3S også utstyrt med den kraftige 32 bits ACO-plattformen. Ikke bare utfører den alle operasjoner ultraraskt, men gir også lynrask bytting mellom opptil 10 forskjellige lydoppsett. Men ACO byr på mye mer. Den har kanalseparert Input EQ som inkluderer Input Signal Analyzer (ISA) for enkel analyse og kompensering av inngangssignaler fra OEM radioer, og fantastiske lydeffekter som Augmented Bass Processing eller RealCenter.
Praktiske funksjoner for maksimal tilkobling
De sofistikerte funksjonene til DSP.3S tilbyr alt for enkel tilkobling til fabrikkradioer eller flerkanals fabrikklydsystemer. I tillegg til den smarte høynivåinngangen med ADEP.3-krets, er også en optisk og en koaksial digital inngang, en Auto Remote-bryter samt et HEC-spor for systemutvidelser som Bluetooth® HD-lydstrømming etc. en del av grunnleggende utstyr.
Men det er ikke alt. Den nye Smart Control Port (SCP) ble implementert under gjennomgangsprosessen for DSP.3S. Dette muliggjør multifunksjonell tilkobling av tilbehørsprodukter og tar nå til og med over hele strømforsyningen deres. Den solide designen med snap-in-funksjon garanterer en stabil tilkobling samtidig som den bidrar til å forhindre skader på støpsel og kabel og letter dermed kompakte, plassbesparende installasjonskonsepter.
Egenskaper
- Ekstremt kraftig 64-bits "fixed point" Audio DSP med 1,2 milliarder MAC-operasjoner per sekund
- Høyoppløselig lydbåndbredde på opptil mer enn 40 kHz for uovertruffen lydkvalitet
- A/D og D/A konvertere fra BurrBrown
- Advanced CoProcessor (ACO) for utvidet funksjonssett
- Input Signal Analyzer (ISA) og InputEQ
- Advanced 32 bits CoProcessor (ACO) for utvidet funksjonalitet
* Input Signal Analyzer (ISA) og InputEQ
* Proprietær TuneEQ funksjon for automatisk justering av EQ
* SFX (DSP Sound Effects), Augmented Bass Processing, RealCenter
* 10 interne minneplasseringer for lydoppsett - Smart høynivåinngang med ADEP.3-krets og automatisk slå-på-funksjon
- Optisk (maks. 96 kHz) og koaksial (maks. 192 kHz) digital inngang i SPDIF-format
- Kompakt, fremtidssikker Smart Control Port (SCP)

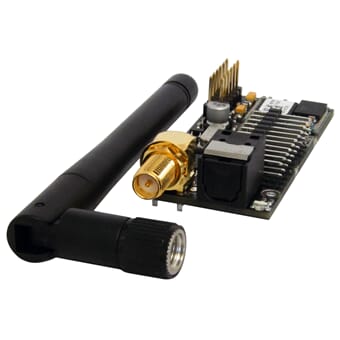

- HEC-spor for systemutvidelser for ekstra inngangs-/utgangsmoduler som Bluetooth® Audio Streaming, Høyoppløselig Audio Streaming via USB etc.
- Fritt definerbar signalruting med separate matriser for linje, SPDIF og HEC/AUX
- Optimal signalvei og strømforsyning for ytterligere forbedret lydkvalitet
- "Ground lift" bryter for å unngå jordsløyfer
- Kompakte dimensjoner for enkel integrering i kjøretøyet
- Enkel konfigurasjon via den intuitive DSP PC-Tool programvaren
Start-Stop støtte
Strømforsyningen i Helix DSP MINI mk2 sikrer en konstant internt spenning selv om batteriets spenning faller til under 6V (ved start av motor).
Smart høynivå-inngang ADEP.3
Moderne radioer i de nyeste generasjoner biler har ofte sofistikerte muligheter for å diagnostisere høyttalerne i bilen. Mange har avanserte overvåkingsfunksjoner slik at man får feilmeldinger ved tilkobling av ekstern forsterker (f.eks. pga feil deteksjon av faderfunksjon eller feil motstand).
Dette unngår man med DSP.3S! Den nye ADEP.3 kretsen (Advanced Diagnostics Error Protection 3.gen) gjør at man unngår alle disse problemene ved å ikke belaste den originale radioens høyttalerutganger unødig ved høyt volum.
RealCenter
RealCenter-funksjonen er en algoritme utviklet av Audiotec Fischer som bruker musikkinformasjon fra både høyre og venstre frontkanal for å lage et helt unikt senter-signal. I motsetning til den mer tradisjonelle metoden hvor kanalene bare legges sammen, vil Audiotec Fischers metode styre intensiteten dynamisk ved hjelp av det stereofoniske informasjonsinnholdet til både venstre og høyre kanal. Metoden høres kanskje komplisert ut, men effekten er helt forbløffende. Dette betyr at dersom bare en av høyre eller venstre kanal leverer et lydsignal, så vil ikke senterkanalen gjengi signalet. Ved felles algoritmer reduseres volumnivået til senterkanalen bare med 6dB. Audiotec Fischers "RealCenter" gir altså en unik, utvidet og mye mer korrekt lydplassering for både sjåfør og medpassasjerer på samme tid. Ulempene ved en tradisjonell type senterkanal som ofte oppleves som påtrengende og feilplassert i det totale lydbildet, hører nå fortiden til.
Augmented Bass Processing
Audiotec Fischers egenutviklede "Augmented Bass Processing" består av de to revolusjonerende lydfunksjonenen "Dynamic Bass Enhancement" og "SubXpander". Denne funksjonen er spesielt utviklet for å dramatisk forbedre bassgjengivelsene fra basselementene. "Dynamic Bass Enhancement" kombinerer maksimal dypbass og høyt lydtrykk på en genial måte helt uavhengig av type musikk og lydinnstillingene på orginalradioen. Avhengig av inngangssignalet forsterker "Dynamic Bass Enhancement" det lavere frekvensområdet samtidig som det varierer frakoblingsfrekvensen til det subsoniske filteret. Resultatet er en betydelig kraftigere og dypere bassrespons ved lave og middels volumnivå uten risiko for å overbelaste basselementene, verken mekanisk eller elektrisk ved høyt volum. Det er rett og slett bare fascinerende hvilken bassytelse som plutselig er mulig å fremkalle. Dersom du ønsker en enda lavere og "mørkere" bassgjengivelse, så kan "SubXpander" også aktiveres. Da vil bassharmoniske toner legges til grunntonene i frekvensområdet mellom 50 og 100 Hz.
Innganger:
6 x RCA
6 x Høynivå
1 x Optisk SPDIF (12 - 96 kHz)
1 x Coax SPDIF (12 - 192 kHz
1 x Remote
Inngangsfølsomhet:
RCA: 2 - 4 Volt
Høynivå: 5 - 11 Volt
Utganger:
8 x RCA
1 x Remote
Utgangsspenning: 6 Volt
Frekvensrespons: 10 Hz - 44.000 Hz
DSP oppløsning: 64 bits
DSP kraft: 295 MHz (1.2 milliarder MAC operasjoner per sekund)
Sampling rate: 96 kHz
Signalkonvertere: BurrBrown (D/A og A/D)
Signal/støy-forhold digital inngang: 112 dB
Signal/støy-forhold analog inngang: 107 dB
THD+N digital inngang: <0,0008%
THD+N analog inngang: <0,002%
IMD digital inngang: <0,003%
IMD analog inngang: <0,005%
Crosstalk: >90 dB
Driftsspenning: 9,6V - 17V (ned til 6V i opptil 5 sekund)
Strømtilkobling: 12V DC - 3A maks
Strømtrekk: <450 mA
Fysiske dimensjoner: 17,7 x 12 x 4 cm (B x D x H)
I esken:
DSP.3S signalprosessor
Control Input til SCP adapter
USB kabel
Monteringsmateriell
Instruksjonsmanual
